기성인방보 장점



피난경로상의 중량칸막이벽체를 포함하는 조적벽체에 출입문 또는 창문 등의 개구부가 있는 경우에 설치하는 인방보는 크게 현장제작철근콘크리트인방보와 기성인방보로 구분합니다.



대부분의 건축구조물 건설현장에서는 다음과 같은 이점이 있어 기성인방보를 선호합니다.

① 작업안전 : 비교적 경량이므로 설치가 간편하고, 작업중 인방 추락시 작업자의 상해 정도가 다소 줄어들 수 있음

② 구조재료 균질성 : 공장에서 제작되는 기성보 재료는 현장제작보다 균일성이 높아 구조적 품질성능이 비교적 일정

③ 공기단축 : 현장에서 인방보 제작시 소요되는 거푸집제작/철근배치/타설/양생 등에 소요되는 공사기간 단축




종류 및 특징

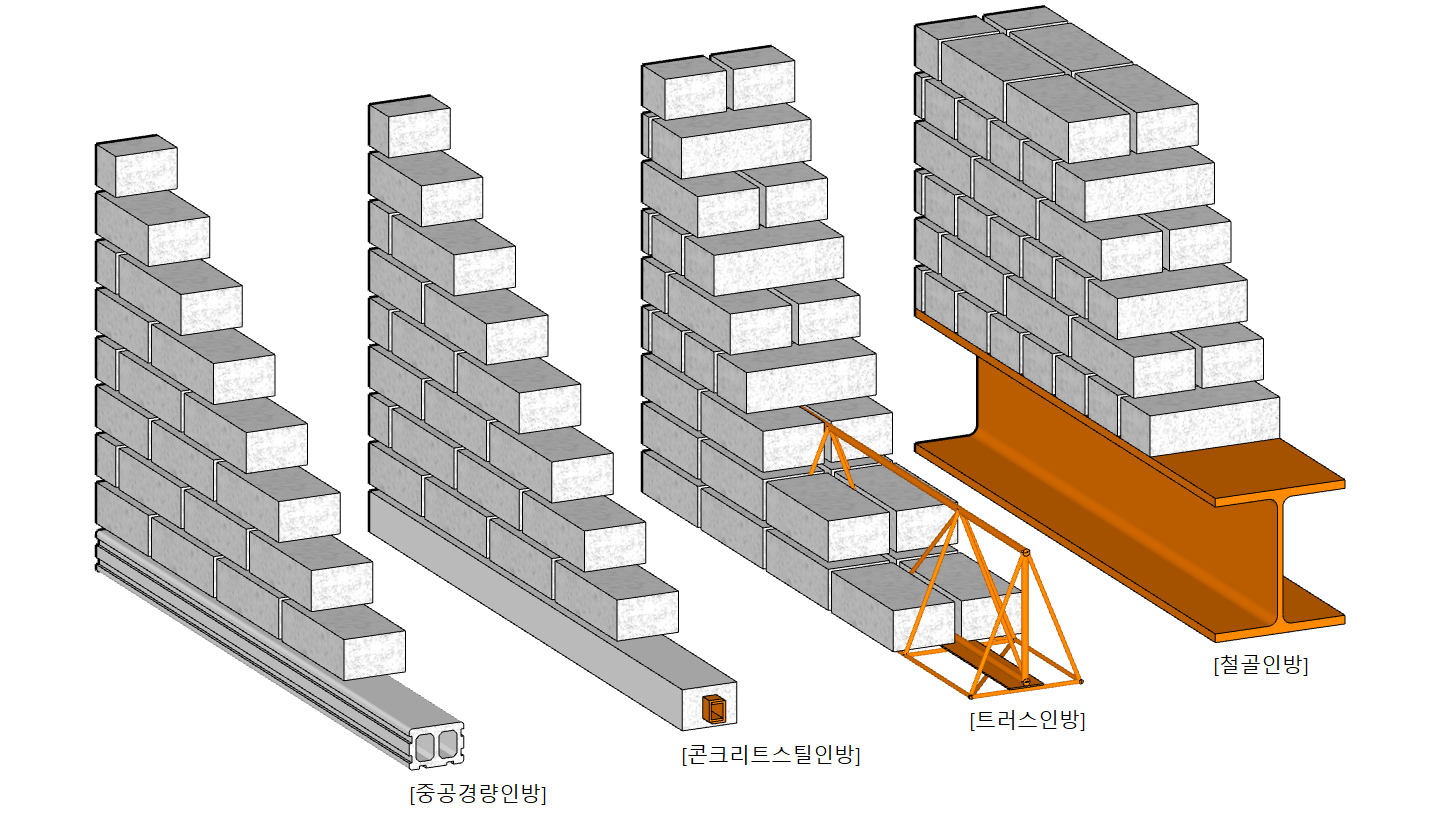

건축구조물 건설현장에서 많이 사용하는 기성인방보 종류에는 대표적으로 4가지가 있습니다.

구분 중공경량인방 콘크리트스틸인방 트러스인방 철골인방
재료 시멘트+규사+무기질섬유  콘크리트+경량ㄷ형강 철근 또는 철선 압연강재
제작 진공압출성형 후
고온고압증기양생
경량ㄷ형강(2개 맞물림)
콘크리트 양생
트러스형식으로 용접 열간압연된 일반적인 철골
시공 현장 절단/설치 직후
상부 조적쌓기 가능
현장 절단/설치 직후
상부 조적쌓기 가능
트러스 내 벽돌쌓기 후
상부 조적쌓기
공장 재단, 현장 설치 직후
상부 조적쌓기 가능
구조
장점
유리한 단면성능 확보하는 위치에 중공을 형성하여
콘크리트의 약1/4로 경량
콘크리트만으로는 부족한 휨성능을 강재 삽입으로 보완 조적과 강선의 합성효과로 휨성능을 높임
캠버 적용하여 처짐대응 가능
규격화된 강재로서
구조해석이 용이함
고려
사항
개구부 폭이 약간 넓거나 상부 조적쌓기가 다소 높으면 단일재 설치는 곤란할 수 있고 여러개의 조합 구성을 검토할 필요있음  개구부 폭이 약간 넓거나 상부 조적쌓기가 다소 높으면 단일재 설치는 곤란할 수 있고 여러개의 조합 구성을 검토할 필요있음 비교적 넓은 개구부 폭 또는 다소 높은 조적높이에서도 유리하나, 경우에 따라 캠버나 2~3중 설치가 필요한 경우있음 조적체 단위 높이와 줄눈 등을 고려하여 현장적용 가능한 규격 중에서 강도, 처짐성능을 보유한 규격을 선택

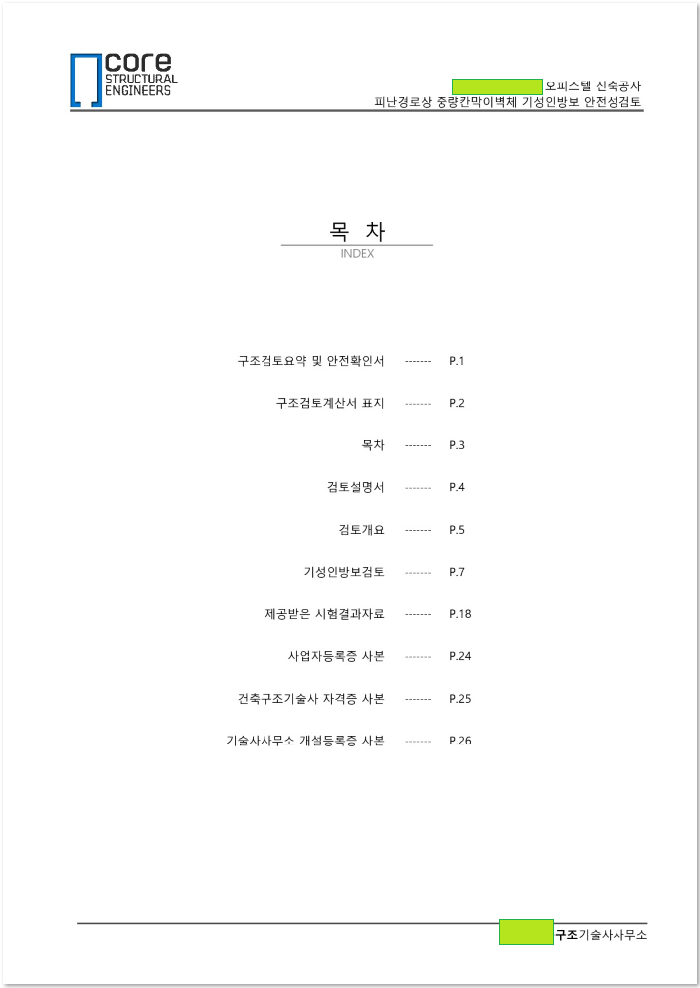

검토사례



.  끝.
