비구조요소 #D3-외부석재마감, 에폭시 사용이 불가피한 경우에는?

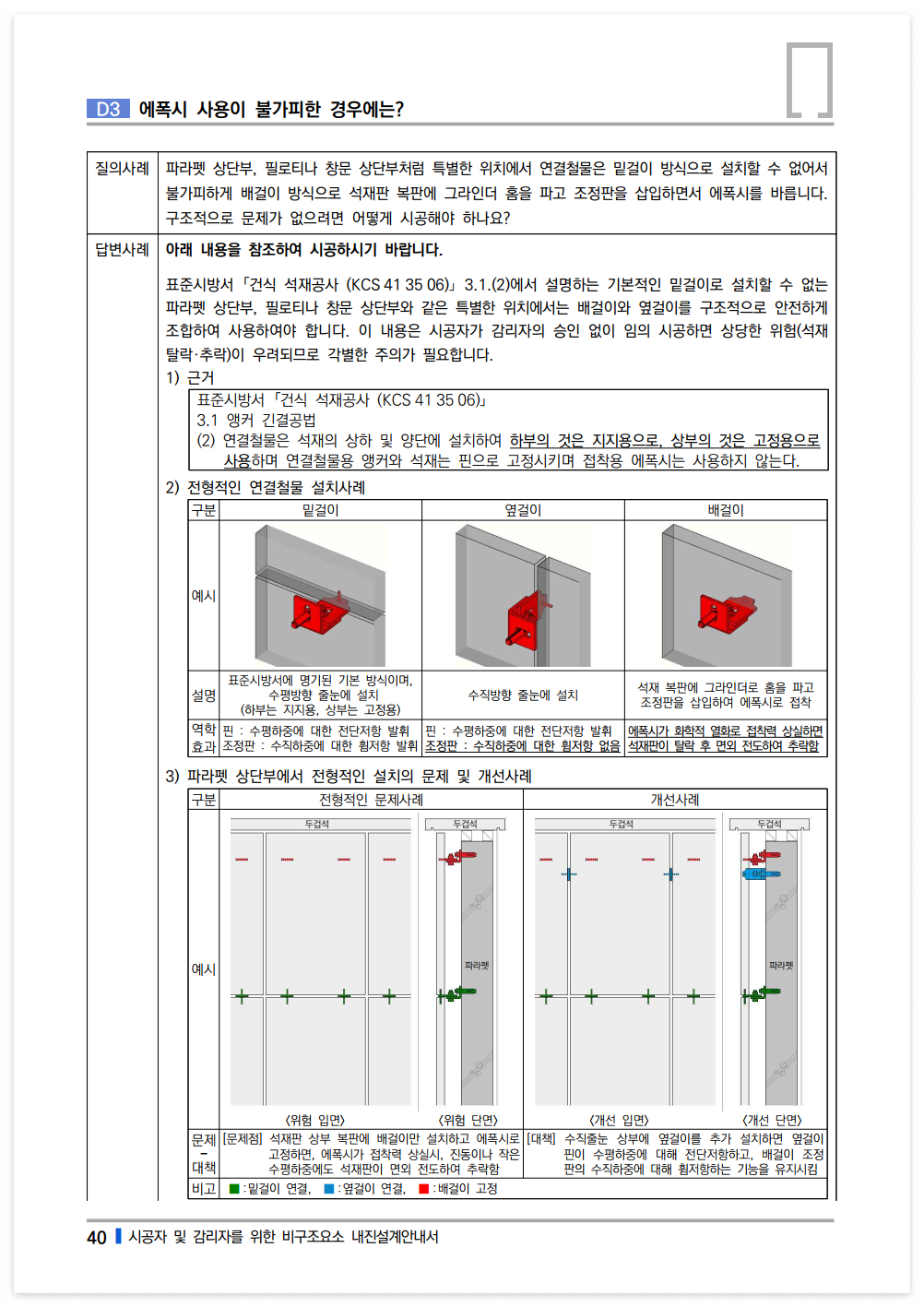

연결철물과 석재는 핀으로 고정시키며 접착용 에폭시를 사용하지 않는 것이 원칙입니다.

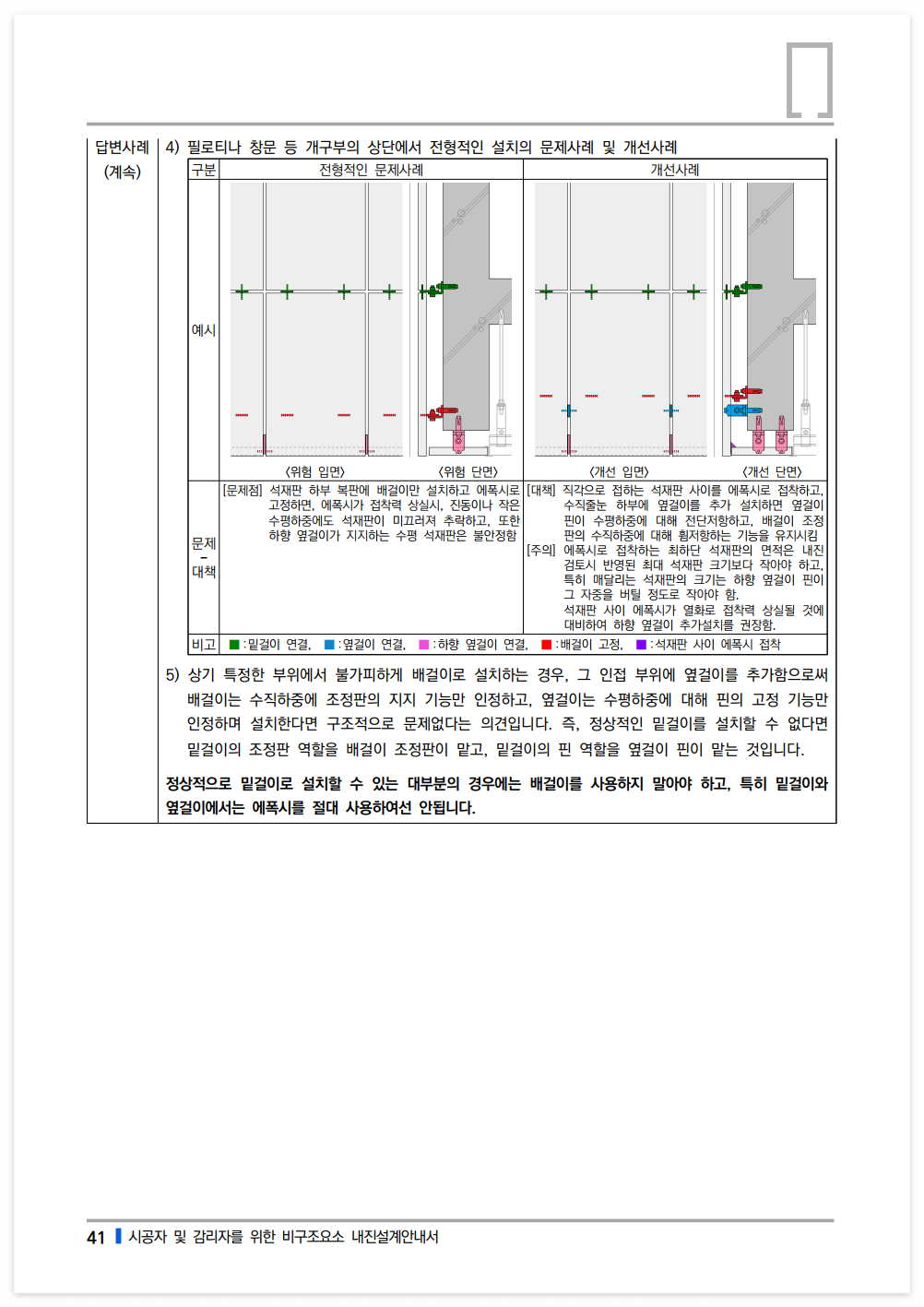

파라펫 상단부이거나, 필로티나 창문 등 개구부의 상단에서와 같이 정상적인 밑걸이를 설치할 수 없는 특정한 부위에서 불가피하게 배걸이로 설치하는 경우, 그 인접 부위에 옆걸이를 추가함으로써 배걸이는 수직하중에 조정판의 지지 기능만 인정하고, 옆걸이는 수평하중에 대해 핀의 고정 기능만 인정하며 설치한다면 구조적으로 문제없다고 사료됩니다. 즉, 정상적인 밑걸이를 설치할 수 없다면 밑걸이의 조정판 역할을 배걸이 조정판이 맡고, 밑걸이의 핀 역할을 옆걸이 핀이 맡는 것입니다.

그러나 정상적으로 밑걸이로 설치할 수 있는 대부분의 경우에는 배걸이를 사용하지 말아야 하고, 특히 밑걸이와 옆걸이에서는 에폭시를 절대 사용하여선 안됩니다.



개인이라면 누구라도 자유롭게 사용하거나 인터넷 등에 제한 없이 공유할 수 있고, 정부, 지자체, 공공기관 ,학교 및 회사 등에서 교육용으로 사용하고 공유할 수 있습니다. 공유시에는 출처를 표기하여야 합니다. 다만 회사가 영업을 위한 홍보자료로 사용하기 위하여 일부 내용만 인용하거나 일부 그림을 사용하는 것은 거부합니다. 그리고 이 책자의 내용을 전부 또는 일부를 편집 또는 가공하여 금전적 이익을 취하는 것도 거부합니다. 이 내용을 현장 실무판단의 참고자료로 유용하게 사용하시길 바랍니다. 다만, 건설현장에서 책임구조기술자로서의 구조적 의견인 것으로 상대방을 오인시킬 의도로 작성된 문서 등에 첨부하거나 근거로 삼을 수 없고, 이해 당사자 간의 분쟁 또는 소송 등에서 다툼의 기준이나 근거로 삼을 수 없습니다.



제공 : 코어건축구조기술사사무소
