비구조요소 "매달린 천장" T바형 내진설계 안전확인 사례



본 내용은 건축구조기술사가 작성한 비구조요소 내진설계(안전확인)서 중 검토설명서 내용을 옮겨 적은 것입니다.

설계시 또는 발주시 주의해야 하는 내용들이 포함되어 있으므로 이를 계획하는 분들에게 도움이 되길 바랍니다.

본 내용은 특정 건물에 대한 검토내용입니다.

건물마다 조건과 환경이 다양하여 검토결과는 다를 수 밖에 없으니, 어떤 절차와 내용으로 검토되는지만 대략 파악하시기 바랍니다.





---

검토설명서

STRUCTURAL ANALYSIS MANUAL



매달린 천장은 천장마감재(텍스 또는 박판금속재 등)를 M-BAR 또는 T-BAR형식으로 고정하는 비구조요소이며, 지진이 발생하거나 발생한 이후에도 기능수행이 유지되어야 하는 내진특등급 즉, 건물중요도'특'인 건축물의 경우 내진안전성 확인 의무대상이고, 중요도가 높지 않은 건물이더라도 건축주(발주처)가 요구하는 경우 검토할 수 있다.
비구조요소에 대한 내진안전확인은 「건축물 내진설계기준」(KDS 41 17 00)이 제정된 2019년 3월 14일부터 실시하고 있으며, 2017년 11월 15일 발생한 포항지진을 계기로 비구조요소들의 피해를 예방하여 인명안전을 확보하고 재난수습기관 또는 위험물취급건물의 기능수행이 지속될 수 있도록 하기 위한 것이 기준 제정의 배경이다.



본 ○○본부 통합청사의 실내 매달린 천장 T-BAR형에 작용하는 외력은 고정하중과 지진하중의 조합으로 산정된다.



본 건물은 중요도(특)에 해당하고, 고정하중은 천장마감재의 자중으로 면적당 □□N/㎡이며, 지진하중은 ○○지역 유효지반가속도(지역계수) □□, 현장 위치에서의 지반등급 □□, 비구조요소 중요도계수 □□, 비구조요소가 정착되는 슬래브 높이위치 등을 고려하여 산정된 수평지진하중은 □□N/㎡이고, 수직지진하중은 □□N/㎡이다.



당 현장에 시공되는 매달린 천장 비구조요소 구성부재들에 대한 내진검토 전에 설계조건을 검토하였다. 시공계획 내용이 건축구조기준에 적합한지, 보강하거나 변경할 내용여부에 대하여 검토한 결과,

① 본 건물은 내진설계범주 D에 해당하므로 모든 자재는 KS규격 제품을 사용하여야 함.

② 본 건물은 내진설계범주 D에 해당하고, Main-T Bar 폭이 50mm 미만이므로 주변지지클립(단부내진클립)을 적용하여야 함.

③ 본 건물의 연속된 천장면적이 250㎡를 초과하는 부분이 있는 경우에는 250㎡ 이내가 되도록 파티션 또는 천정경량수벽을 형성하여 연속된 천장면적이 250㎡ 이내가 되도록 하여야 하고, 이때 각 구역의 장단변 비가 4이하가 되도록 하여야 함. 아니면 천장 내부에 다수의 브레이스를 설치하여 천장가새시스템으로 지진에 저항하도록 구성하여야 함.



당 현장에 시공되는 매달린 천장 비구조요소 내진검토 대상부재는 천장마감재를 취부하는 Main T-BAR, 이 Main T-BAR에 수평직각방향으로 배치되는 Cross T-BAR, Main T-BAR를 수평직각방향으로 지지하는 Carrying Chennel(캐링찬넬), 이 Carrying Chennel을 지지하는 행어볼트, 이 행어볼트를 슬래브에 정착하는 후설치앵커가 해당한다.

① Main T-BAR는 재질 SGHC, KS규격명칭 T-38을 사용하고, 간격은 중앙부에서 @600㎜, 벽에 접하는 단부에서 @300㎜이내, 연속된 천장에서 최장 길이 □□m 이내로 설치되는 것으로 검토하였다.

② Cross T-BAR는 재질 SGHC, KS규격명칭 T-25를 사용하고, 간격은 중앙부에서 @600㎜, 벽에 접하는 단부에서 @300㎜이내, 연속된 천장에서 최장 길이 □□m 이내로 설치되는 것으로 검토하였다.

③ Carrying Chennel은 재질 SS275, 단면형상 ㄷ-38×12×1.2를 사용하고, 간격은 전체적으로 @1,200㎜ (단, 단부는 벽면에서 600㎜ 이내), 연속된 천장에서 최장 길이 □□m 이내로 설치되는 것으로 검토하였다.

④ 행어볼트는 직경 8㎜ 이상인 것을 사용하고, 간격은 모든 방향으로 @1,200㎜ 이내 (단, 벽면에서는 600㎜ 이내 이격거리)로 설치되는 것으로 검토하였다.

⑤ 세트앵커는 콘크리트 묻힘부에서 외경 13㎜, 묻힘부 깊이 50㎜ 이상으로 설치되는 것으로 검토하였다.



매달린 천장의 내진안전은 모든 부재요소들이 안전할 때에 확보된다.

○○본부 통합청사 매달린 천장 T-BAR형(비구조요소)에 대한 검토결과는 모든 구성요소가 구조적으로 안전하다.

각각의 구성요소에 대한 검토결과 및 안전율은 p.□□. '4. 검토결과'에 정리하였다.



천장마감 설치 직후 예상 탄성처짐량은 최대 □□㎜로서 충분히 안정적이고, 설계시 고려한 수준의 지진 발생시 천정마감 예상 처짐량은 최대 □□㎜로서 충분히 안정적이다.



---

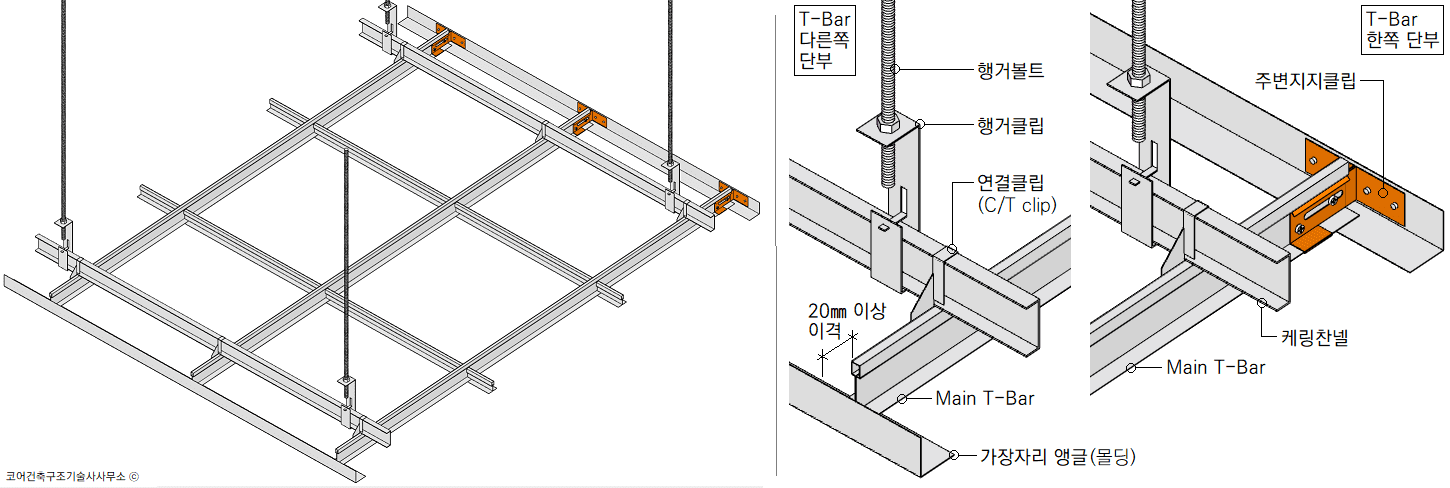

Main T-BAR 주변지지클립

---

본 내용은 코어건축구조기술사사무소의 자문으로 작성되었습니다.



---
