구조상식

블록벽체 구조안전확인

BMTARS 2021. 10. 24. 00:41

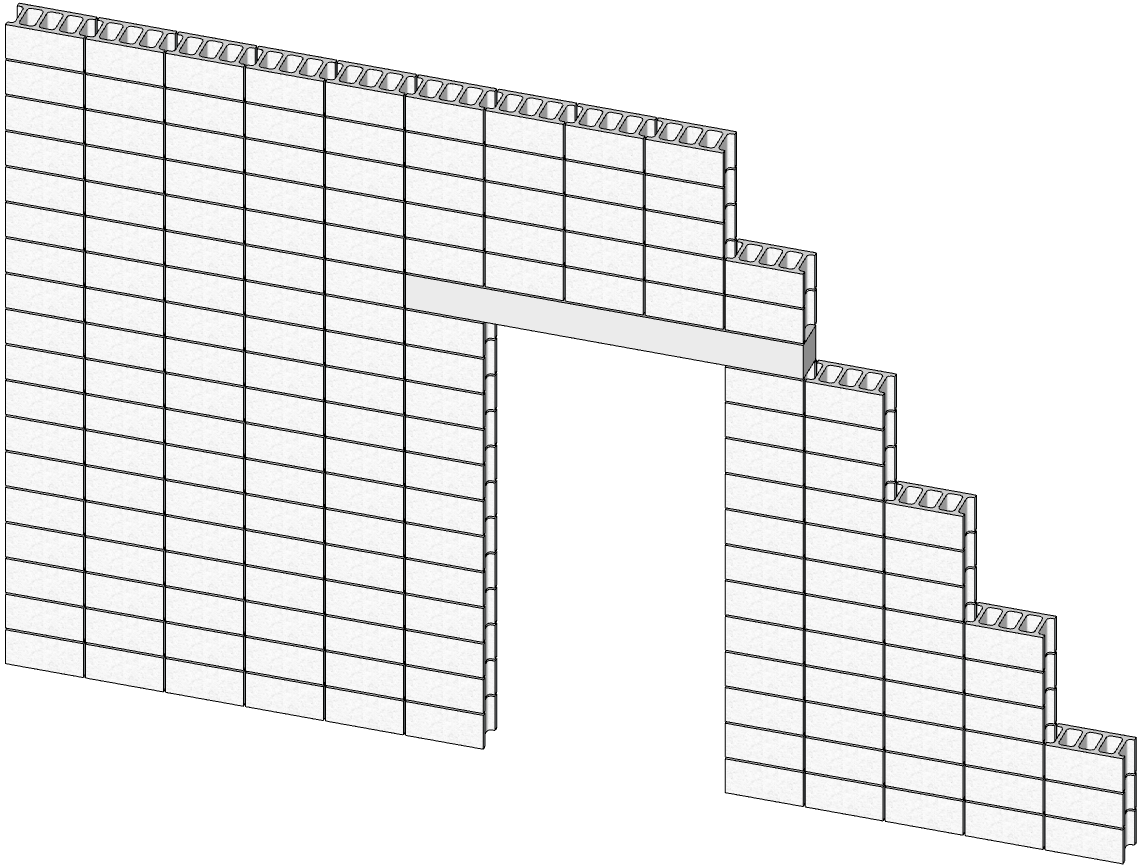

속빈 콘크리트 블록으로 쌓은 벽체는 일반적으로 기계·전기실의 칸막이로 주로 시공됩니다.

그 외에도 지하외벽 콘크리트벽체 내측과, 기타 각 실 경계 칸막이로도 시공되기도 합니다.



블록벽체 높이가 큰 경우에는 자체 자중으로 하부에 압축파괴가 발생할 수 있고, 내벽 횡하중에 의해 휨파괴나 전단파괴가 발생할 수 있습니다. 또한 수평변위가 과하여 전도될 가능성도 높기 때문에 안전한지 확인할 필요가 있습니다. 그리고 인방보가 있는 경우 충분히 안전한지, 과도한 처짐이 있는지 확인하여야 합니다.



만약 피난경로에 면하는 벽체라면 내진설계(안전확인)을 해야하는 대상이고, 이 경우에 속빈 콘크리트 블록은 바람직하지 않으며, 시멘트벽돌 또는 ALC블록과 같이 속이 꽉찬 재료로 설계변경할 것을 권장합니다.



내진설계 대상이 아닌 경우로서 일반적인 블록벽체와 이 벽체 개구부에 설치하는 인방보에 대한 구조안전확인시 고려되어야 하는 내용들에 대하여 설명합니다.



감리 및 감독시 참조하시기 바랍니다.




자재 : 속빈 콘크리트 블록의 치수 및 등급

KCS 41 34 05 : 2021 블록공사

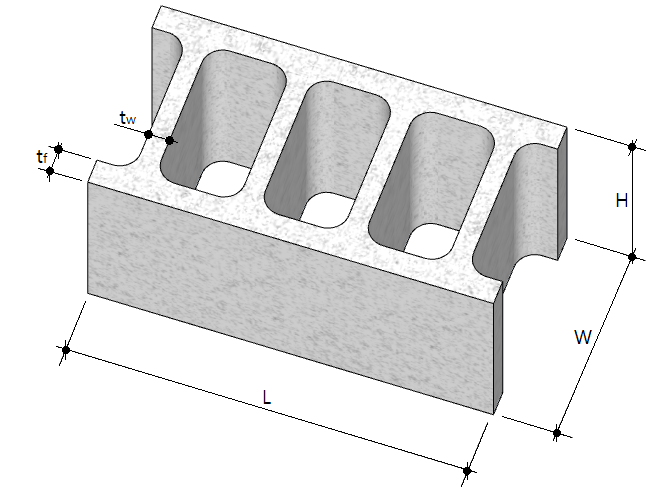

형상 및 치수 L H W tf tw
기본블록 390㎜ 190㎜ 210㎜ 25㎜ 이상 20㎜ 이상
190㎜ 25㎜ 이상 20㎜ 이상
150㎜ 25㎜ 이상 20㎜ 이상
100㎜ 20㎜ 이상 20㎜ 이상
이형블록 L, H, W 최소크기는 90㎜ 이상일 것



등급 기건비중 전단면에 대한 압축강도 흡수율 투수성
A종 블록 1.7 미만 4.0MPa 이상 - -
B종 블록 1.9 미만 6.0MPa 이상 - -
C종 블록 - 8.0MPa 이상 10% 이하 10m/l㎥-h




자재 : 줄눈보강용 철선(블록 매쉬)

KCS 41 34 05 : 2021 블록공사



블록두께 W 210㎜ 블록 190㎜ 블록 150㎜ 블록 100㎜ 블록
너비(A) 180㎜ 160㎜ 120㎜ 80㎜
너비(B) 150㎜ 150㎜ 150㎜ 150㎜
  • 도면 또는 공사시방서에 특별히 정한 바가 없는 경우, 블록매쉬 철선은 직경 3.2㎜ (#10)을 사용할 것.
  • 도면 또는 공사시방서에 특별히 정한 바가 없는 경우, 블록매쉬는 블록 3단마다 설치하며 100㎜ 겹침이음할 것.




검토 : 블록벽체 구조안전확인

  • 건축구조기술사에게 구조검토(안전확인)을 별도로 의뢰해야 하는 조건
    블록두께 W 210㎜ 블록 190㎜ 블록 150㎜ 블록 100㎜ 블록
    검토대상 높이 6,300㎜ 초과시 5,700㎜ 초과시 4,500㎜ 초과시 3,000㎜ 초과시
    근거 「KDS 41 34 04 (조적식구조 허용응력설계법) 1.3.14.2」
    h'/t비가 30보다 큰 벽의 설계는 구조물의 해석에 의해 결정된 하중과 모멘트를 근거로 하며, 축력과 부재강성의 단면2차모멘트 변화와 고정단모멘트, 모멘트에 의한 처짐과 가력시간의 효과를 고려하여야 한다
    h' : 블록벽체 유효높이, t : 블록벽체 두께
  • 구조검토시 적용하는 설계법
    적용설계법 근거
    조적식구조
    강도설계법
    「KBC2016 건축구조기준 및 해설 p.632 및 p.637」
    h'/t비가 30보다 클 때는 이 절(허용응력설계법)을 대신하여 강도설계법을 적용해도 됨.
    강도설계법은 허용응력설계법보다 신뢰성이 확보된 구조물의 성능을 확인할 수 있음.
  • 블록벽체 구조검토에서 확인하는 내용
    구분 내용
    검토순서 1. 블록벽체면외 휨강도에 대한 안전성 검토
    2. 블록벽체면외 전단강도에 대한 안전성 검토
    3. 블록벽체축방향 압축강도에 대한 안전성 검토
    4. 블록벽체수평변위에 대한 안정성 검토
    5. 개구부 현장제작 콘크리트 인방보(해당시)에 대한 휨강도에 대한 안전성 검토
    6. 개구부 현장제작 콘크리트 인방보(해당시)에 대한 전단강도에 대한 안전성 검토
    7. 개구부 현장제작 콘크리트 인방보(해당시)에 대한 수직처짐에 대한 안정성 검토
    고려하중 1. 벽체 자중에 의한 고정하중
    2. 내벽횡하중에 의한 활하중
    ※ 지진하중은 비구조요소로서 피난경로상의 중량칸막이인 경우에 적용하나,
       이 경우는 시멘트벽돌 또는 ALC블록으로 설계변경하는 것을 권함.
  • 구조검토 의뢰 적정시기
    대상 의뢰 적정시기
    블록벽체
    ( h'/t >30 )
    해당 공종(블록쌓기) 전
  • 구조검토 의뢰하는 곳
    대상 구조검토자
    블록벽체
    ( h'/t >30 )
    건축구조기술사사무소
  • 기타 고려사항
    고려사항 내용
    차량충돌 블록벽체는 차량의 충돌하중 고려불가
    인방보 개구부가 있는 경우에는 인방보에 대한 검토가 포함되어야 함.
    현장제작 콘크리트 인방보는 규격 및 배근에 대한 구조설계가 가능함.
    단, 기성보인 경우에는 해당제품 제작·납품업체에게 안전을 확인하는 서류제출을 요구할 것.
    인방보 주변처리 인방보의 양끝은 블록에 200mm 이상 걸치고, 도면 또는 공사시방서에 특별히 정한 바가 없는 경우는 블록에 400mm 이상 걸치며, 그 하부에 있는 벽체의 블록의 빈속에는 인방보 설치 전에 콘크리트 또는 모르타르를 채워놓아야 함.
    확인서류 블록벽체 구조검토(안전확인) 성과품으로 제출받아야 하는 서류목록
    1. 구조검토요약 및 안전확인서
    2. 구조검토계산서
    3. 사업자등록증
    4. 국가기술자격증(건축구조기술사)
    5. 기술사사무소 개설등록증

.  끝.
