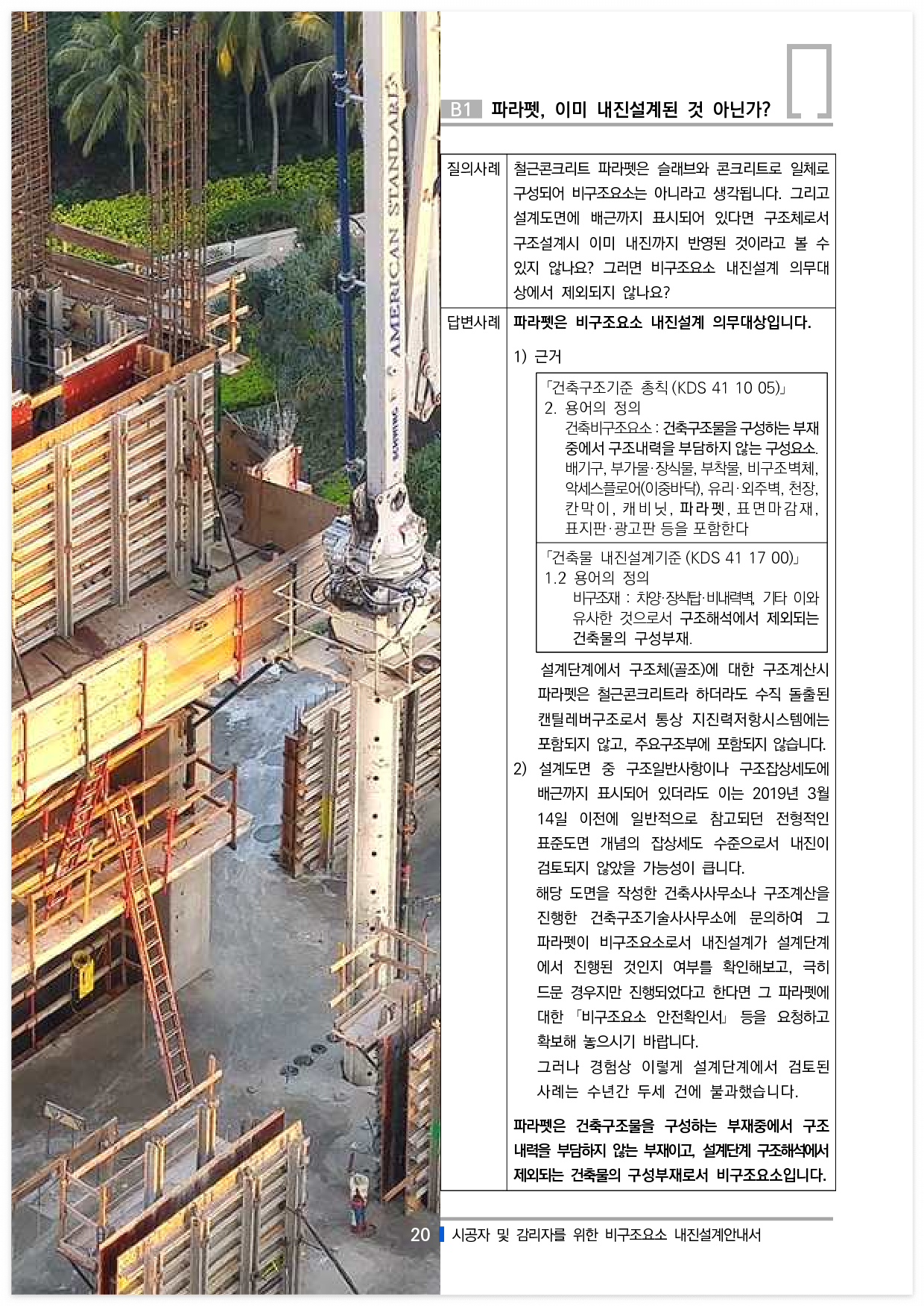

비구조요소 #B1-파라펫, 이미 내진설계된 것 아닌가?

파라펫은 비구조요소 내진설계 의무대상입니다.

설계단계에서 구조체(골조)에 대한 구조계산시 파라펫은 철근콘크리트라 하더라도 수직 돌출된 캔틸레버구조로서 통상 지진력저항시스템에는 포함되지 않고, 주요구조부에 포함되지 않습니다.

설계도면 중 구조일반사항이나 구조잡상세도에 배근까지 표시되어 있더라도 이는 2019년 3월 14일 이전에 일반적으로 참고되던 전형적인 표준도면 개념의 잡상세도 수준으로서 내진이 검토되지 않았을 가능성이 큽니다.

해당 도면을 작성한 건축사사무소나 구조계산을 진행한 건축구조기술사사무소에 문의하여 그 파라펫이 비구조요소로서 내진설계가 설계단계에서 진행된 것인지 여부를 확인해보고, 극히 드문 경우지만 진행되었다고 한다면 그 파라펫에 대한 ｢비구조요소 안전확인서｣ 등을 요청하고 확보해 놓으시기 바랍니다.

파라펫은 건축구조물을 구성하는 부재중에서 구조내력을 부담하지 않는 부재이고, 설계단계 구조해석에서 제외되는 건축물의 구성부재로서 비구조요소입니다.
