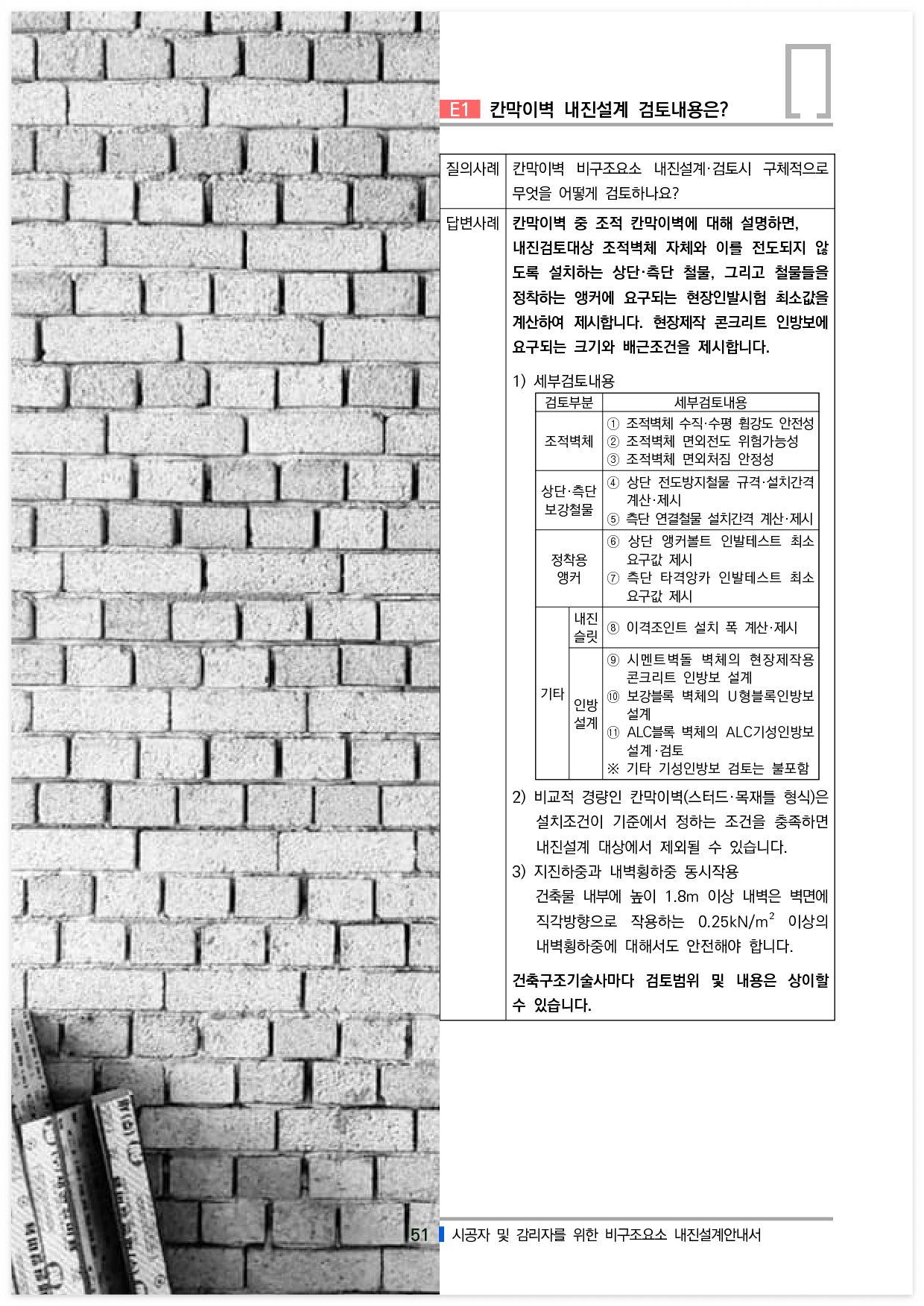

비구조요소 #E1-칸막이벽 내진설계 검토내용은?

과거에는 중량칸막이벽으로 한정되던 것을 '22년 10월 기준 개정으로 '중량'이라는 용어가 삭제됨으로써 통상 경량으로 인식되는 건식(stud) 칸막이벽도, 통상 중량으로 인식되는 조적 칸막이벽과 함께 의무대상이 되었다는 뜻입니다.

아무리 건식(stud) 칸막이벽이라도 마감을 어떻게 하느냐에 따라 무게가 커질 수도 있고, 이에 따라 작용하는 지진하중도 커집니다. 설치높이가 크거나 자중무게가 크면 일반적인 경량의 건식(stud) 칸막이벽에서 기대되는 수준과 달리 그 위험성이 중량인 조적 칸막이벽에서처럼 중대하게 발생할 수 있습니다. 물론 건식(stud) 칸막이벽은 설치높이가 크지 않거나 자중무게가 크지 않다면 검토대상에서 제외하고 있으며, 이에 해당하는 조건들에 대해서는 이후의 'E3'에서 설명합니다.

일반적인 경우에서는 분명 중량인 조적 칸막이벽이 경량인 건식(stud) 칸막이벽 보다 위험성이 크므로 조적 칸막이벽을 위주로 설명합니다.

조적 칸막이벽에 내진성능을 부여하는 방법에 특별한 특허공법 적용이 필수는 아니며, 다만 내진성능을 확보하기 위해서는 기존 설치하던 측단 고정철물 외에, 상단 전도방지철물(앵글 또는 찬넬)이 추가되는 것이 특징입니다.

조적 칸막이벽의 내진설계검토를 통하여 내진검토대상 조적벽체 자체와 이를 전도되지 않도록 설치하는 상단·측단 철물, 그리고 철물들을 정착하는 앵커에 요구되는 현장인발시험 최소값을 계산하여 제시합니다. 현장제작 콘크리트 인방보에 요구되는 크기와 배근조건을 제시합니다.
