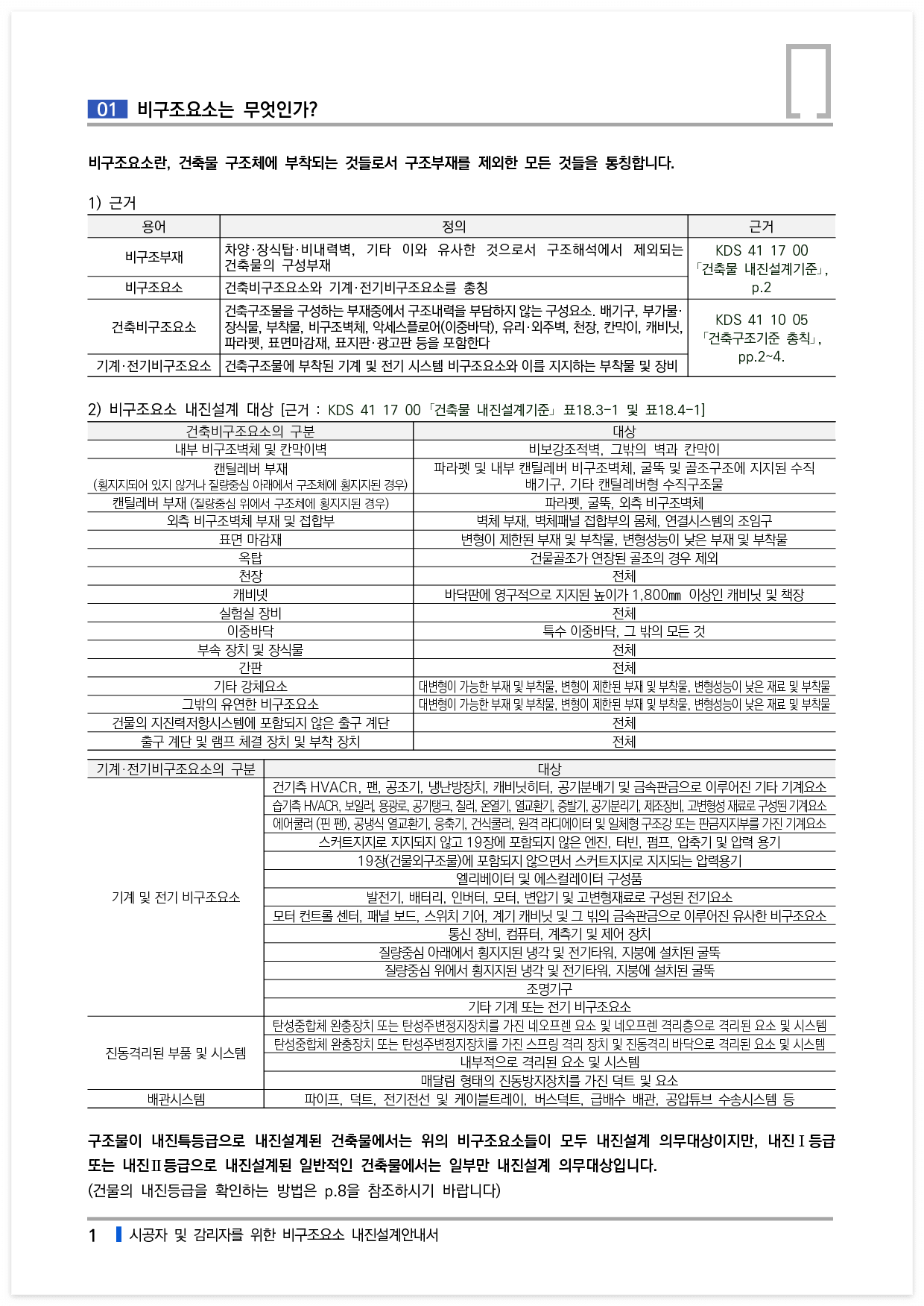

비구조요소란, 건축물 구조체에 부착되는 것들로서 구조부재를 제외한 모든 것들을 통칭합니다.
구조물이 내진특등급으로 내진설계된 건축물에서는 위의 비구조요소들이 모두 내진설계 의무대상이지만, 내진Ⅰ등급
또는 내진Ⅱ등급으로 내진설계된 일반적인 건축물에서는 일부만 내진설계 의무대상입니다.
