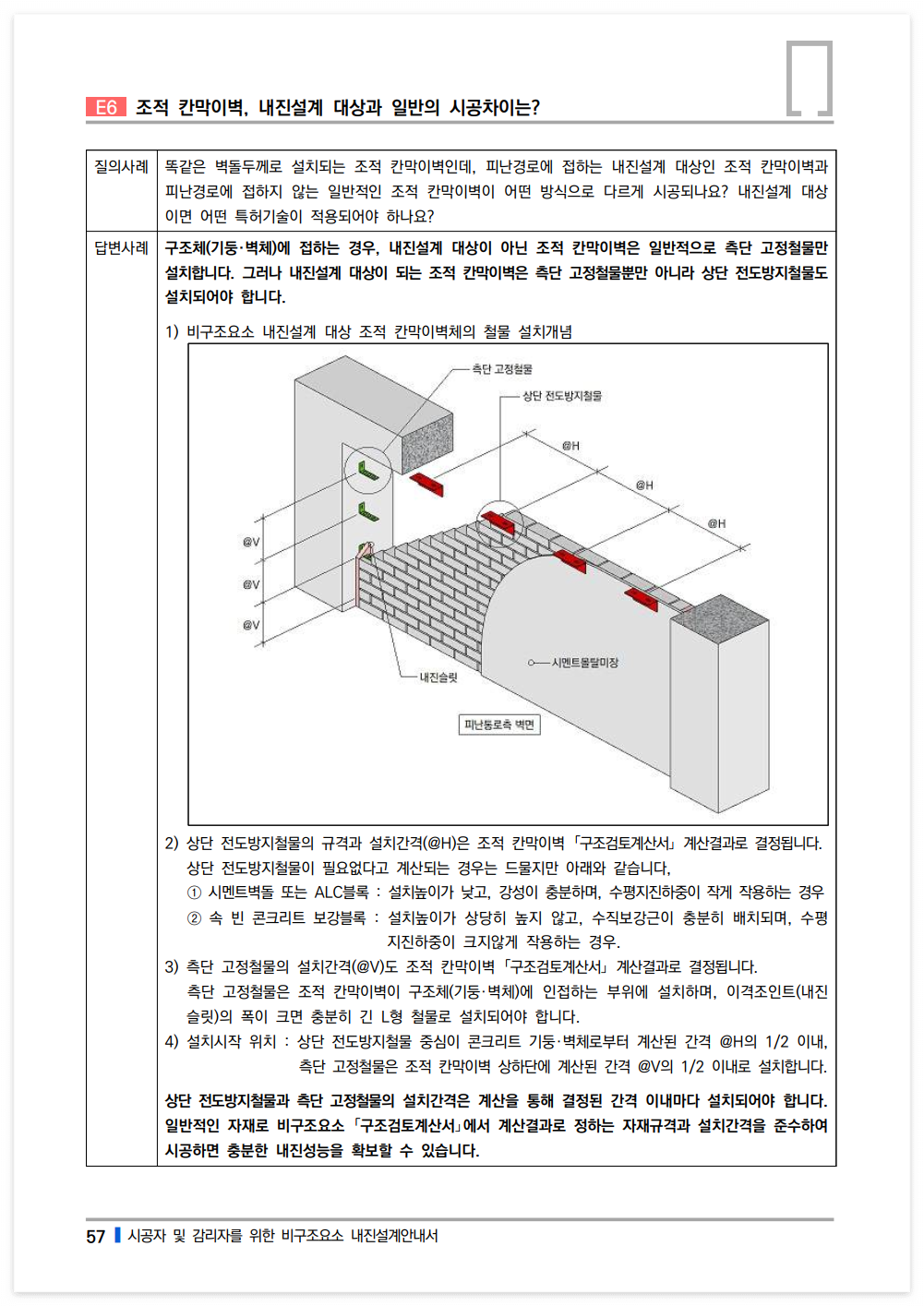

비구조요소 #E6-조적 칸막이벽, 내진설계 대상과 일반의 시공차이는?

구조체(기둥·벽체)에 접하는 경우, 내진설계 대상이 아닌 조적 칸막이벽은 일반적으로 측단 고정철물만 설치합니다. 그러나 내진설계 대상이 되는 조적 칸막이벽은 측단 고정철물뿐만 아니라 상단 전도방지철물도 설치되어야 합니다.

상단 전도방지철물과 측단 고정철물의 설치간격은 계산을 통해 결정된 간격 이내마다 설치되어야 합니다. 일반적인 자재로 비구조요소 ｢구조검토계산서｣에서 계산결과로 정하는 자재규격과 설치간격을 준수하여 시공하면 충분한 내진성능을 확보할 수 있습니다.
