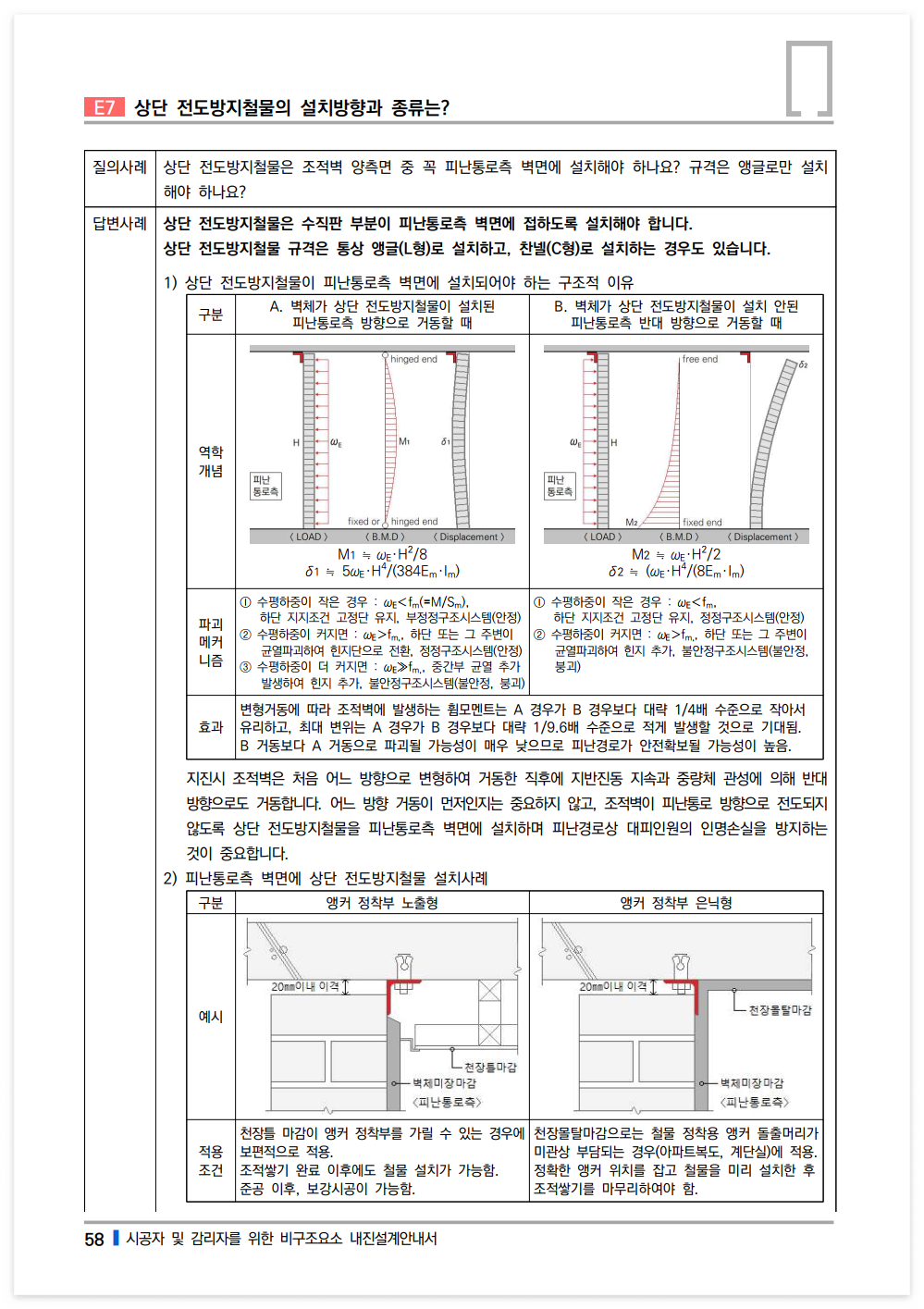

비구조요소 #E7-상단 전도방지철물의 설치방향과 종류는?

상단 전도방지철물은 수직판 부분이 피난통로측 벽면에 접하도록 설치해야 합니다.

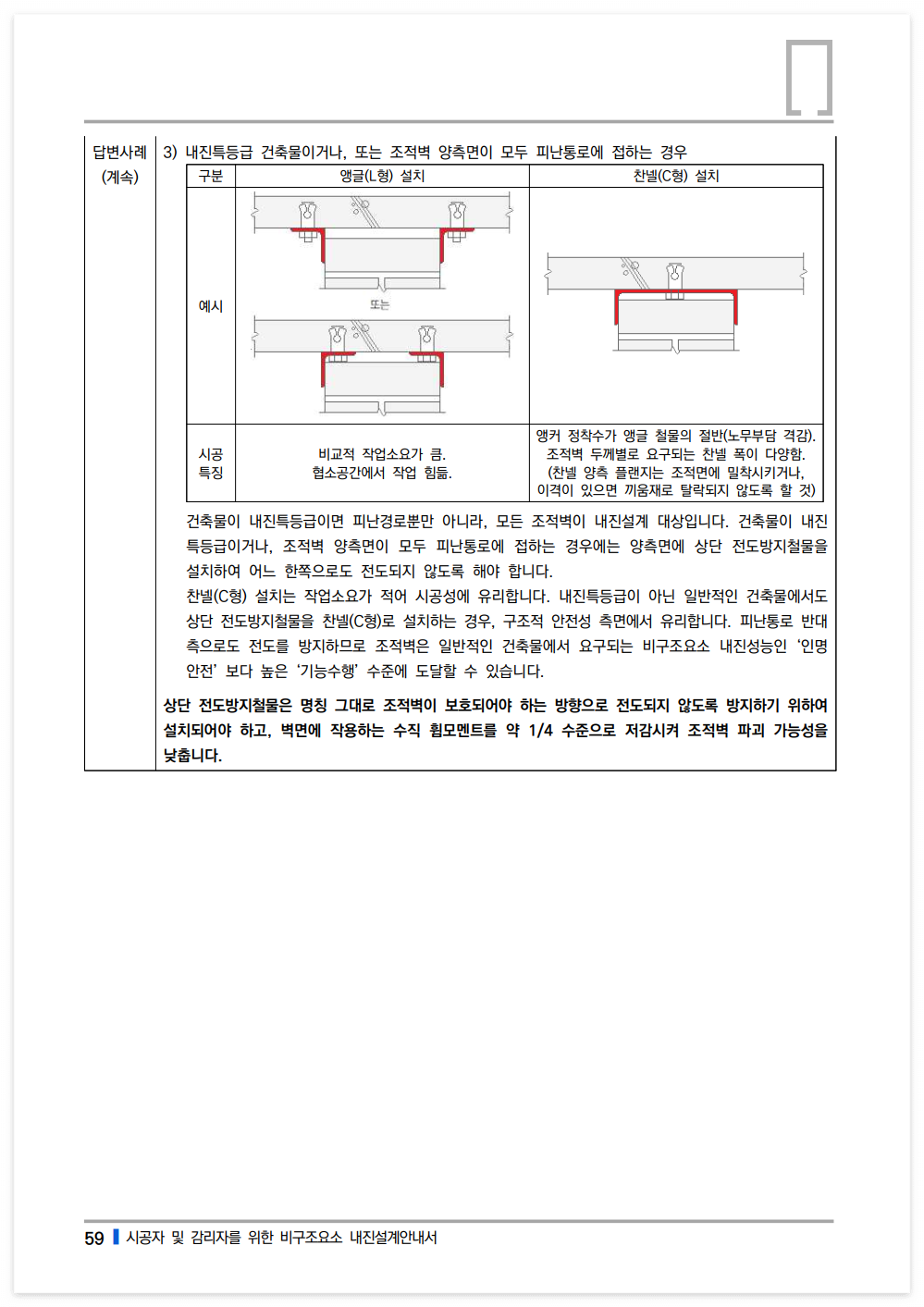

상단 전도방지철물 규격은 통상 앵글(L형)로 설치하고, 찬넬(C형)로 설치하는 경우도 있습니다.

상단 전도방지철물은 명칭 그대로 조적벽이 보호되어야 하는 방향으로 전도되지 않도록 방지하기 위하여 설치되어야 하고, 벽면에 작용하는 휨모멘트를 약 1/4 수준으로 저감시켜 조적벽 파괴 가능성을 낮춥니다.
