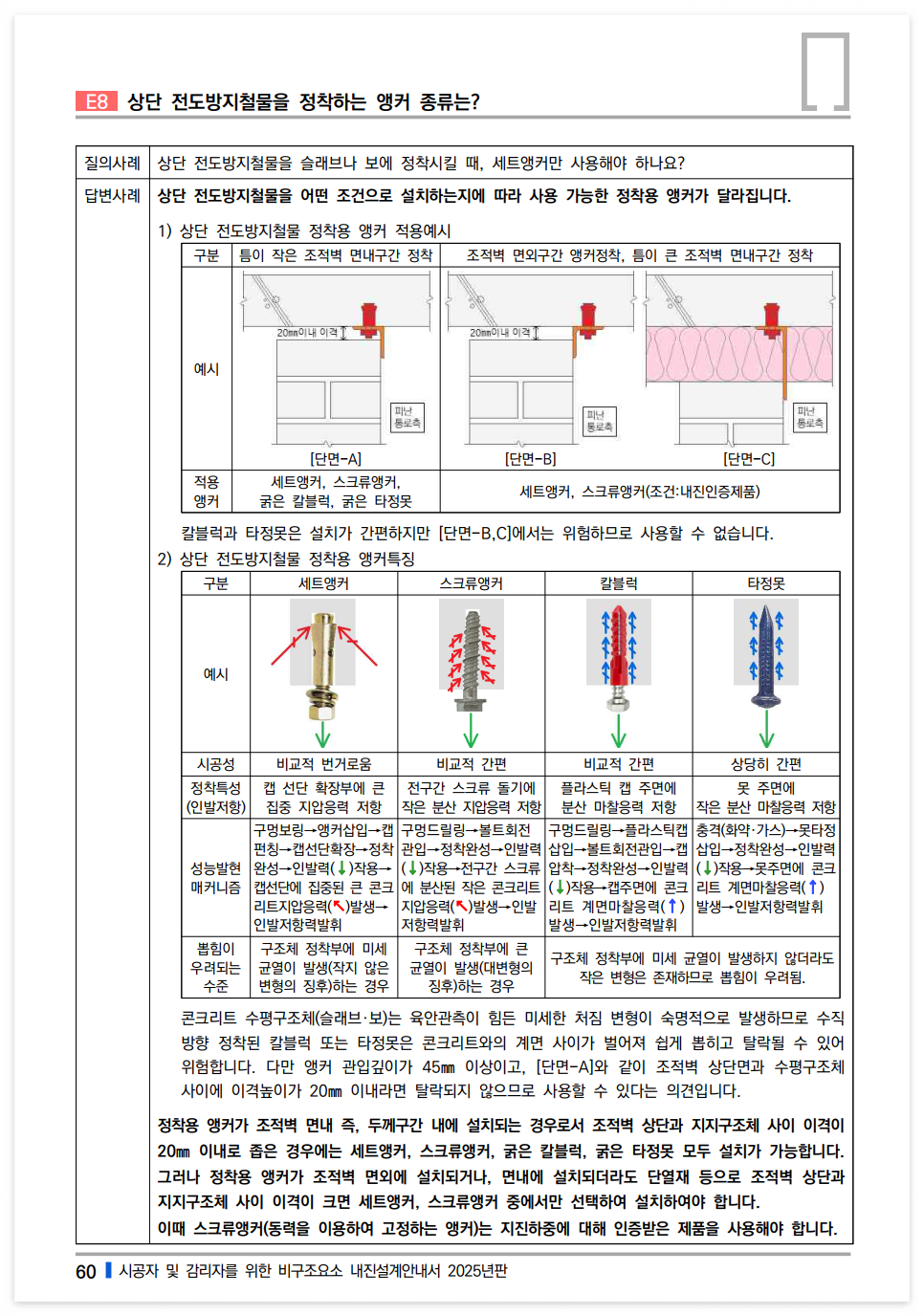

비구조요소 #E8-상단 전도방지철물을 정착하는 앵커 종류는?

상단 전도방지철물을 어떤 조건으로 설치하는지에 따라 사용 가능한 정착용 앵커가 달라집니다.

정착용 앵커가 조적벽 면내 즉, 두께구간 내에 설치되는 경우로서 조적벽 상단과 지지구조체 사이 이격이 20㎜ 이내로 좁은 경우에는 세트앵커, 스크류앵커, 굵은 칼블럭, 굵은 타정못 모두 설치가 가능합니다. 그러나 정착용 앵커가 조적벽 면외에 설치되거나, 면내에 설치되더라도 단열재 등으로 조적벽 상단과 지지구조체 사이 이격이 크면 세트앵커, 스크류앵커 중에서만 선택하여 설치하여야 합니다.
