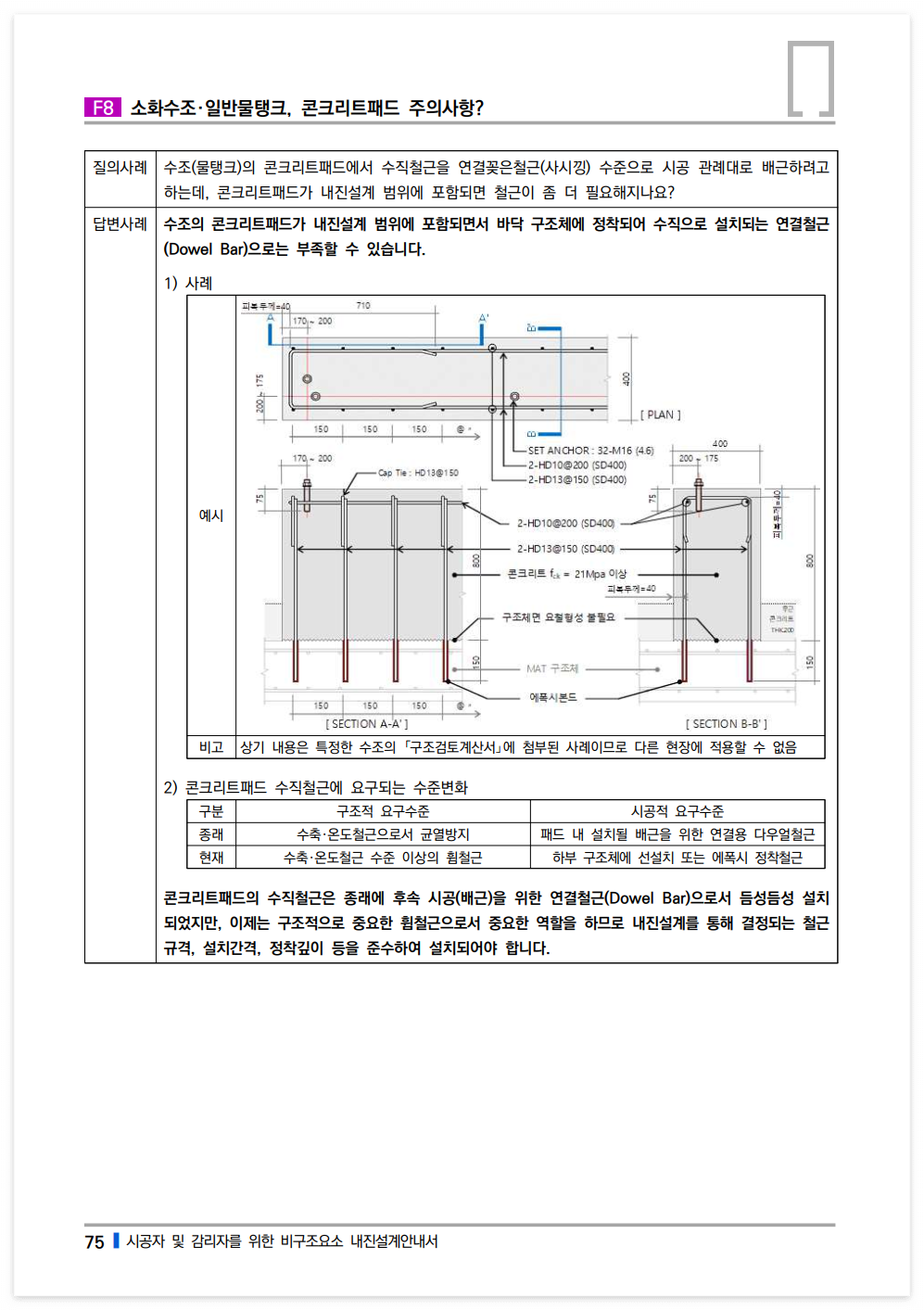

비구조요소 #F8-소화수조와 일반물탱크, 콘크리트패드 주의사항?

수조의 콘크리트패드가 내진설계 범위에 포함되면서 바닥 구조체에 정착되어 수직으로 설치되는 연결철근(Dowel Bar)으로는 부족할 수 있습니다.

콘크리트패드의 수직철근은 종래에 후속 시공(배근)을 위한 연결철근(Dowel Bar)으로서 듬성듬성 설치되었지만, 이제는 구조적으로 중요한 휨철근으로서 중요한 역할을 하므로 내진설계를 통해 결정되는 철근규격, 설치간격, 정착깊이 등을 준수하여 설치되어야 합니다.



개인이라면 누구라도 자유롭게 사용하거나 인터넷 등에 제한 없이 공유할 수 있고, 정부, 지자체, 공공기관 ,학교 및 회사 등에서 교육용으로 사용하고 공유할 수 있습니다. 공유시에는 출처를 표기하여야 합니다. 다만 회사가 영업을 위한 홍보자료로 사용하기 위하여 일부 내용만 인용하거나 일부 그림을 사용하는 것은 거부합니다. 그리고 이 책자의 내용을 전부 또는 일부를 편집 또는 가공하여 금전적 이익을 취하는 것도 거부합니다. 이 내용을 현장 실무판단의 참고자료로 유용하게 사용하시길 바랍니다. 다만, 건설현장에서 책임구조기술자로서의 구조적 의견인 것으로 상대방을 오인시킬 의도로 작성된 문서 등에 첨부하거나 근거로 삼을 수 없고, 이해 당사자 간의 분쟁 또는 소송 등에서 다툼의 기준이나 근거로 삼을 수 없습니다.



제공 : 코어건축구조기술사사무소
