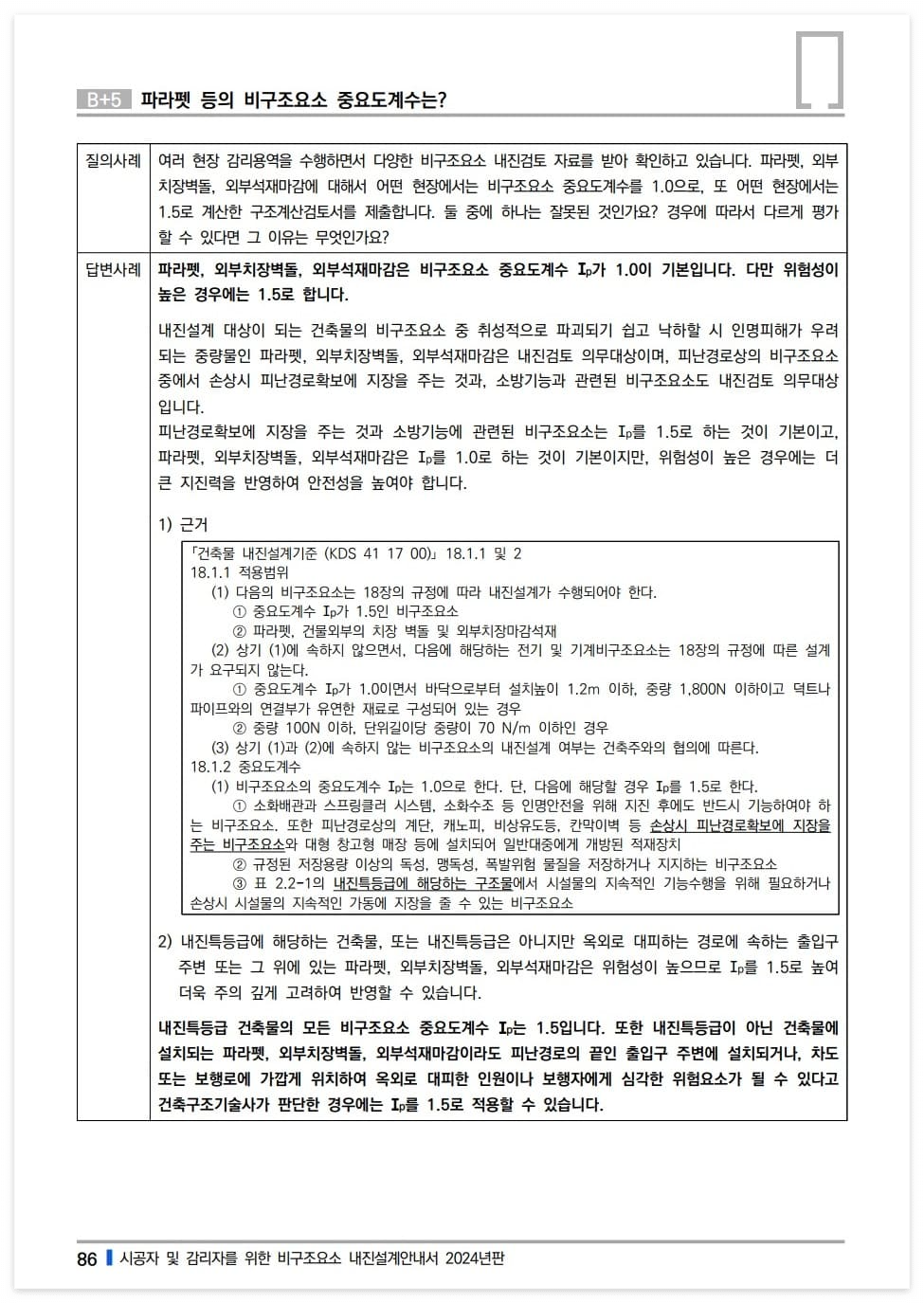

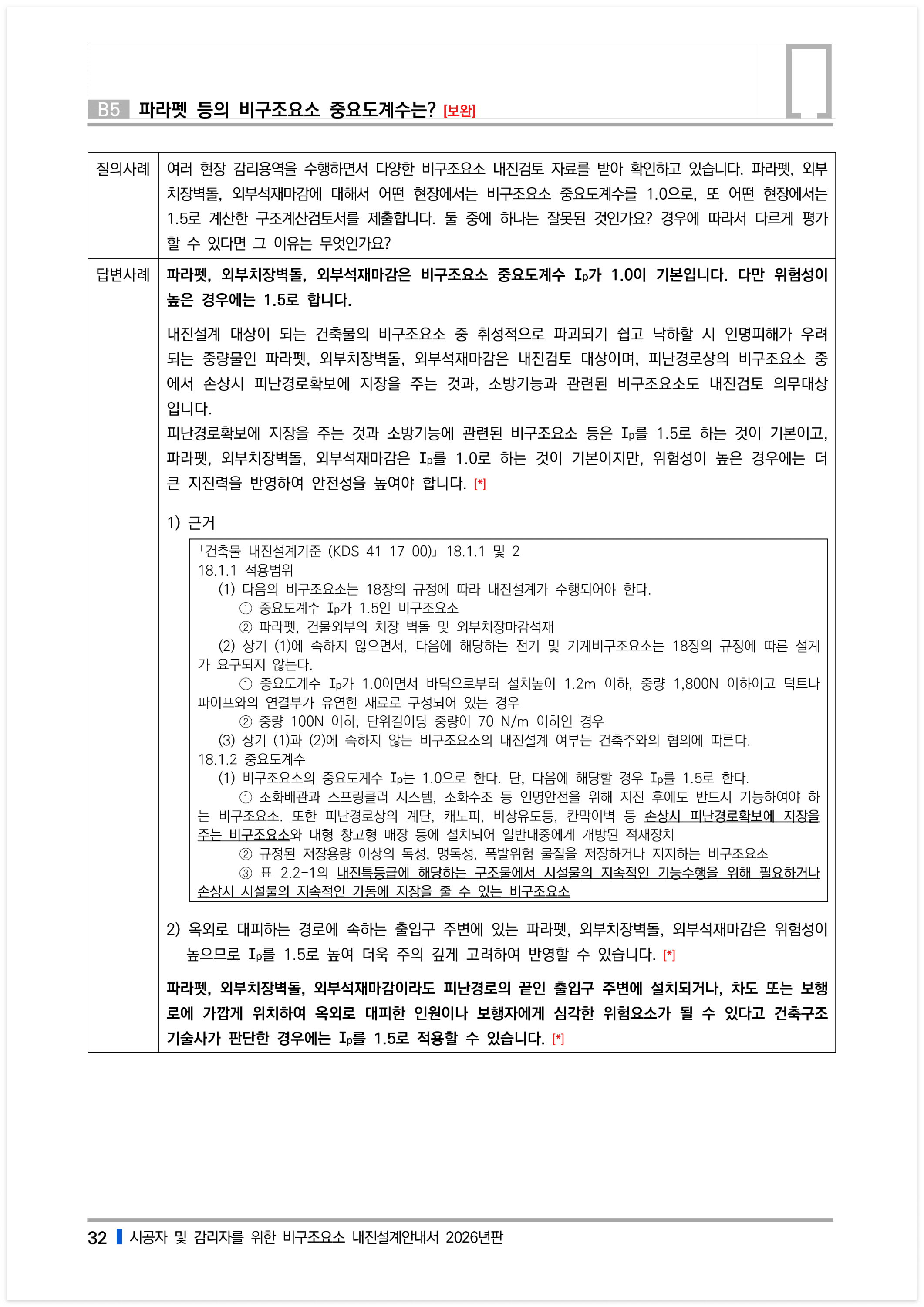

비구조요소 #B5-파라펫 등의 비구조요소 중요도계수는?



파라펫, 외부치장벽돌, 외부석재마감은 비구조요소 중요도계수 Ip가 1.0이 기본입니다. 다만 위험성이 높은 경우에는 1.5로 합니다.

내진설계 대상이 되는 건축물의 비구조요소 중 취성적으로 파괴되기 쉽고 낙하할 시 인명피해가 우려되는 중량물인 파라펫, 외부치장벽돌, 외부석재마감은 내진검토 의무대상이며, 피난경로상의 비구조요소 중에서 손상시 피난경로확보에 지장을 주는 것과, 소방기능과 관련된 비구조요소도 내진검토 의무대상입니다.
피난경로확보에 지장을 주는 것과 소방기능에 관련된 비구조요소는 Ip를 1.5로 하는 것이 기본이고, 파라펫, 외부치장벽돌, 외부석재마감은 Ip를 1.0로 하는 것이 기본이지만, 위험성이 높은 경우에는 더 큰 지진력을 반영하여 안전성을 높여야 합니다.

내진특등급에 해당하는 건축물, 또는 내진특등급은 아니지만 옥외로 대피하는 경로에 속하는 출입구 주변 또는 그 위에 있는 파라펫, 외부치장벽돌, 외부석재마감은 위험성이 높으므로 Ip를 1.5로 높여 더욱 주의 깊게 고려하여 반영할 수 있습니다.

내진특등급 건축물의 모든 비구조요소 중요도계수 Ip는 1.5입니다. 또한 내진특등급이 아닌 건축물에 설치되는 파라펫, 외부치장벽돌, 외부석재마감이라도 피난경로의 끝인 출입구 주변에 설치되거나, 차도 또는 보행로에 가깝게 위치하여 옥외로 대피한 인원이나 보행자에게 심각한 위험요소가 될 수 있다고 건축구조기술사가 판단한 경우에는 Ip를 1.5로 적용할 수 있습니다.
