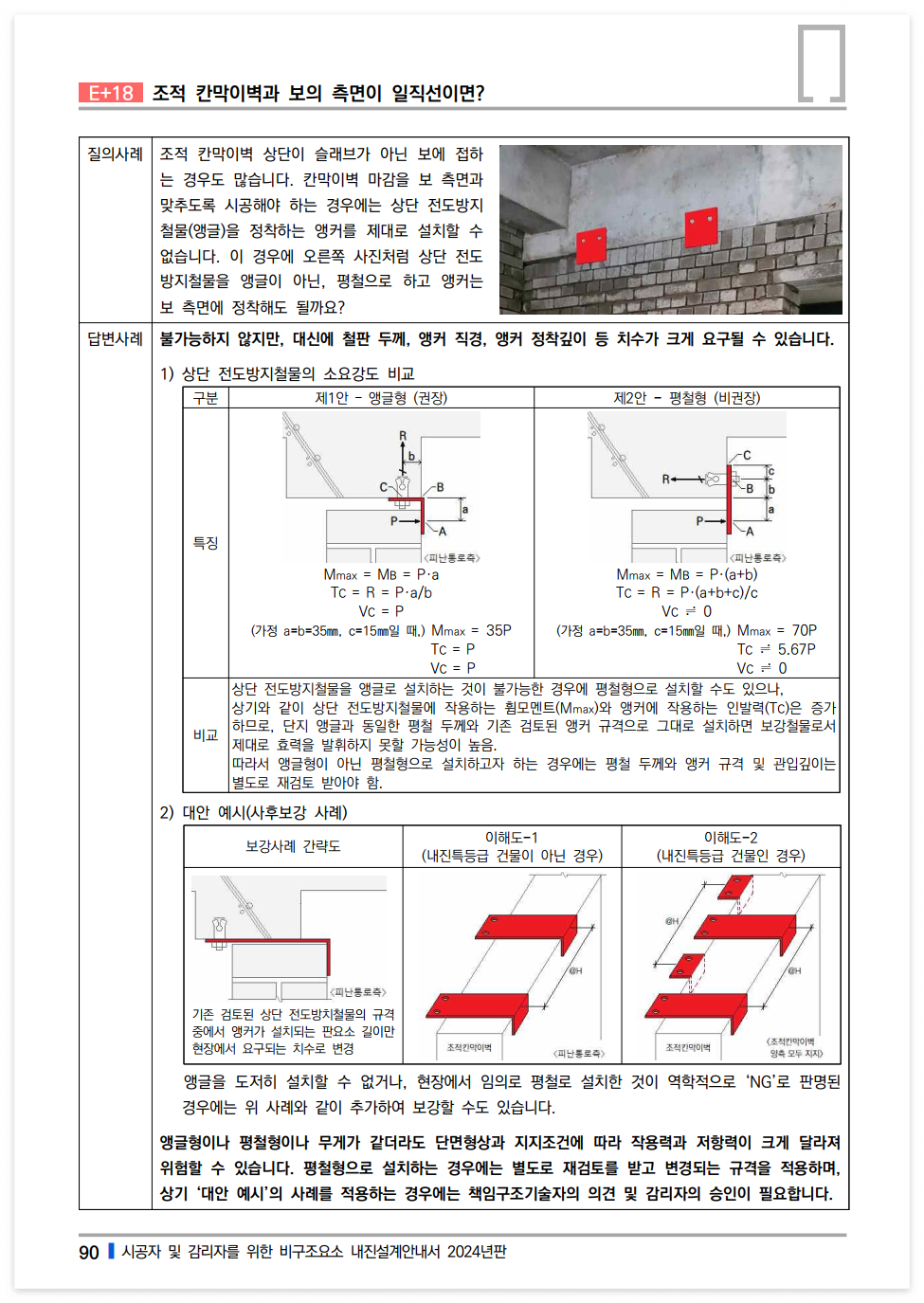

비구조요소 #E18-조적 칸막이벽과 보의 측면이 일직선이면?



상단전도방지 철판의 두께, 앵커 직경, 앵커 정착깊이 등 치수가 크게 요구될 수 있습니다.



앵글형이나 평철형이나 무게가 같더라도 단면형상과 지지조건에 따라 작용력과 저항력이 크게 달라져 위험할 수 있습니다. 평철형으로 설치하는 경우에는 별도로 재검토를 받고 변경되는 규격을 적용하며, 상기 ‘대안 예시’의 사례를 적용하는 경우에는 책임구조기술자의 의견 및 감리자의 승인이 필요합니다.

개인이라면 누구라도 자유롭게 사용하거나 인터넷 등에 제한 없이 공유할 수 있고, 정부, 지자체, 공공기관 ,학교 및 회사 등에서 교육용으로 사용하고 공유할 수 있습니다. 공유시에는 출처를 표기하여야 합니다. 다만 회사가 영업을 위한 홍보자료로 사용하기 위하여 일부 내용만 인용하거나 일부 그림을 사용하는 것은 거부합니다. 그리고 이 책자의 내용을 전부 또는 일부를 편집 또는 가공하여 금전적 이익을 취하는 것도 거부합니다. 이 내용을 현장 실무판단의 참고자료로 유용하게 사용하시길 바랍니다. 다만, 건설현장에서 책임구조기술자로서의 구조적 의견인 것으로 상대방을 오인시킬 의도로 작성된 문서 등에 첨부하거나 근거로 삼을 수 없고, 이해 당사자 간의 분쟁 또는 소송 등에서 다툼의 기준이나 근거로 삼을 수 없습니다.



제공 : 코어건축구조기술사사무소
