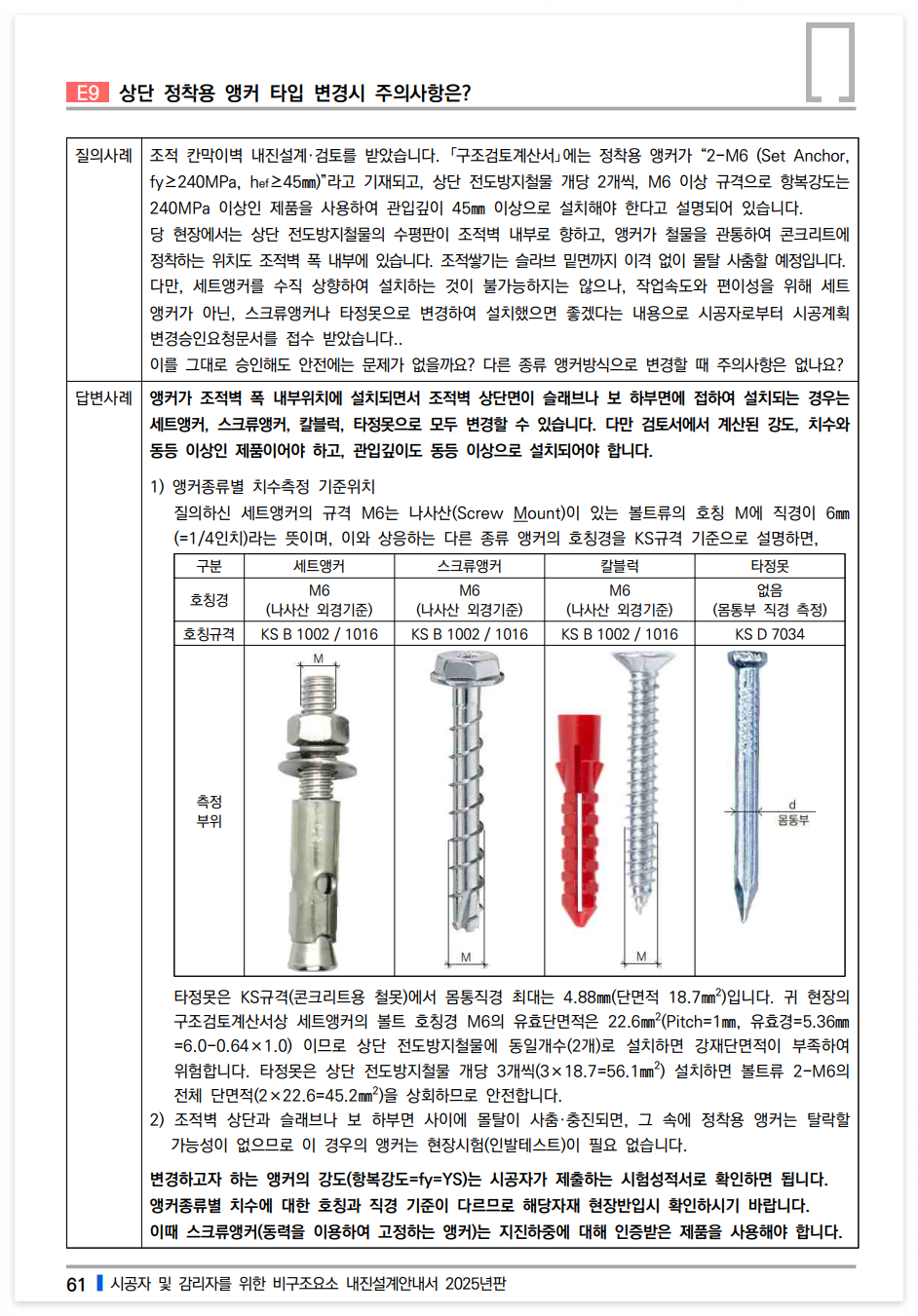

비구조요소 #E9-상단 전도방지철물 정착용 앵커의 변경시 주의사항?

앵커가 조적벽 폭 내부위치에 설치되면서 조적벽 상단면이 슬래브나 보 하부면에 접하여 설치되는 경우는 세트앵커, 스크류앵커, 칼블럭, 타정못으로 모두 변경할 수 있습니다. 다만 검토서에서 계산된 강도, 치수와 동등 이상인 제품이어야 하고, 관입깊이도 동등 이상으로 설치되어야 합니다.

변경하고자 하는 앵커의 강도(항복강도=fy=YS)는 시공자가 제출하는 시험성적서로 확인하면 됩니다.

앵커종류별 치수에 대한 호칭과 직경 기준이 다르므로 해당자재 현장반입시 확인하시기 바랍니다.
