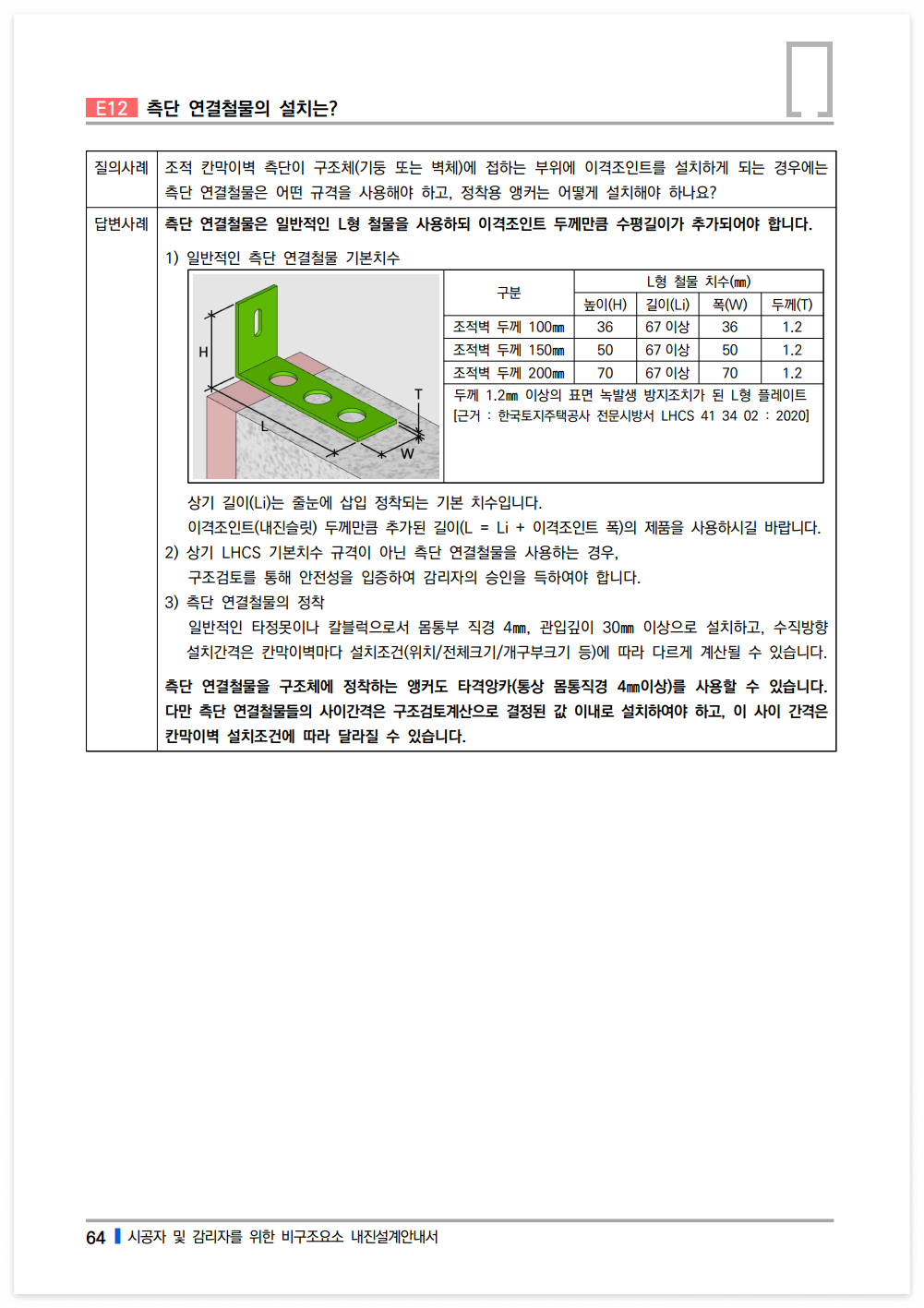

비구조요소 #E12-측단 연결철물의 설치는?

측단 연결철물은 일반적인 L형 철물을 사용하되 이격조인트 두께만큼 수평길이가 추가되어야 합니다.

측단 연결철물을 구조체에 정착하는 앵커도 타격앙카(통상 몸통직경 4㎜이상)를 사용할 수 있습니다. 다만 측단 연결철물들의 수직방향 사이간격은 구조검토계산으로 결정된 값 이내로 설치하여야 하고, 이 사이 간격은 칸막이벽 설치조건에 따라 달라질 수 있습니다.



개인이라면 누구라도 자유롭게 사용하거나 인터넷 등에 제한 없이 공유할 수 있고, 정부, 지자체, 공공기관 ,학교 및 회사 등에서 교육용으로 사용하고 공유할 수 있습니다. 공유시에는 출처를 표기하여야 합니다. 다만 회사가 영업을 위한 홍보자료로 사용하기 위하여 일부 내용만 인용하거나 일부 그림을 사용하는 것은 거부합니다. 그리고 이 책자의 내용을 전부 또는 일부를 편집 또는 가공하여 금전적 이익을 취하는 것도 거부합니다. 이 내용을 현장 실무판단의 참고자료로 유용하게 사용하시길 바랍니다. 다만, 건설현장에서 책임구조기술자로서의 구조적 의견인 것으로 상대방을 오인시킬 의도로 작성된 문서 등에 첨부하거나 근거로 삼을 수 없고, 이해 당사자 간의 분쟁 또는 소송 등에서 다툼의 기준이나 근거로 삼을 수 없습니다.



제공 : 코어건축구조기술사사무소
