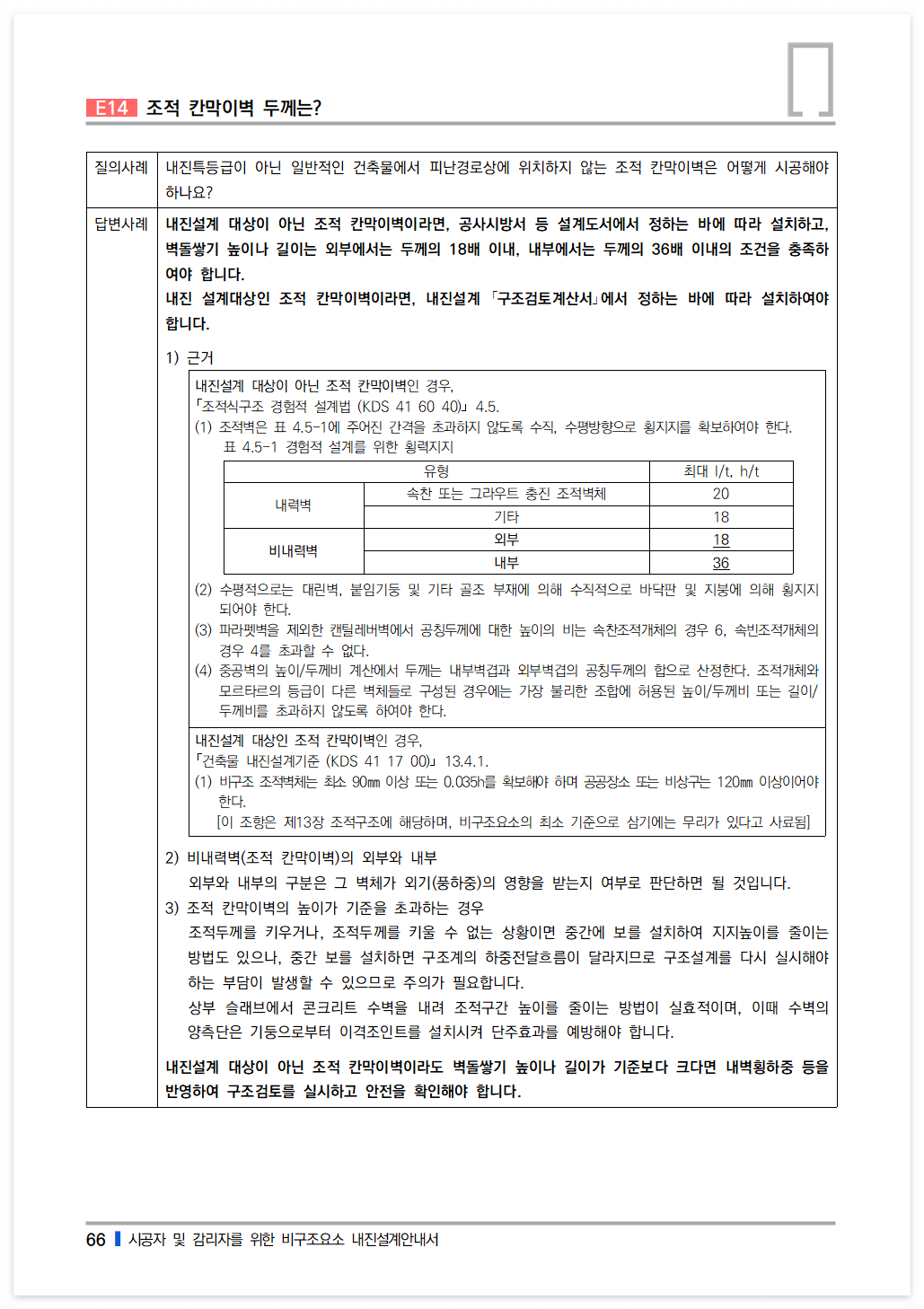

비구조요소 #E14-조적 칸막이벽 두께는?

내진설계 대상이 아닌 조적 칸막이벽이라면, 공사시방서 등 설계도서에서 정하는 바에 따라 설치하고, 벽돌쌓기 높이나 길이는 외부에서는 두께의 18배 이내, 내부에서는 두께의 36배 이내의 조건을 충족하여야 합니다.

내진 설계대상인 조적 칸막이벽이라면, 내진설계 ｢구조검토계산서｣에서 정하는 바에 따라 설치하여야 합니다.

내진설계 대상이 아닌 조적 칸막이벽이라도 벽돌쌓기 높이나 길이가 기준보다 크다면 내벽횡하중 등을 반영하여 구조검토를 실시하고 안전을 확인해야 합니다.
