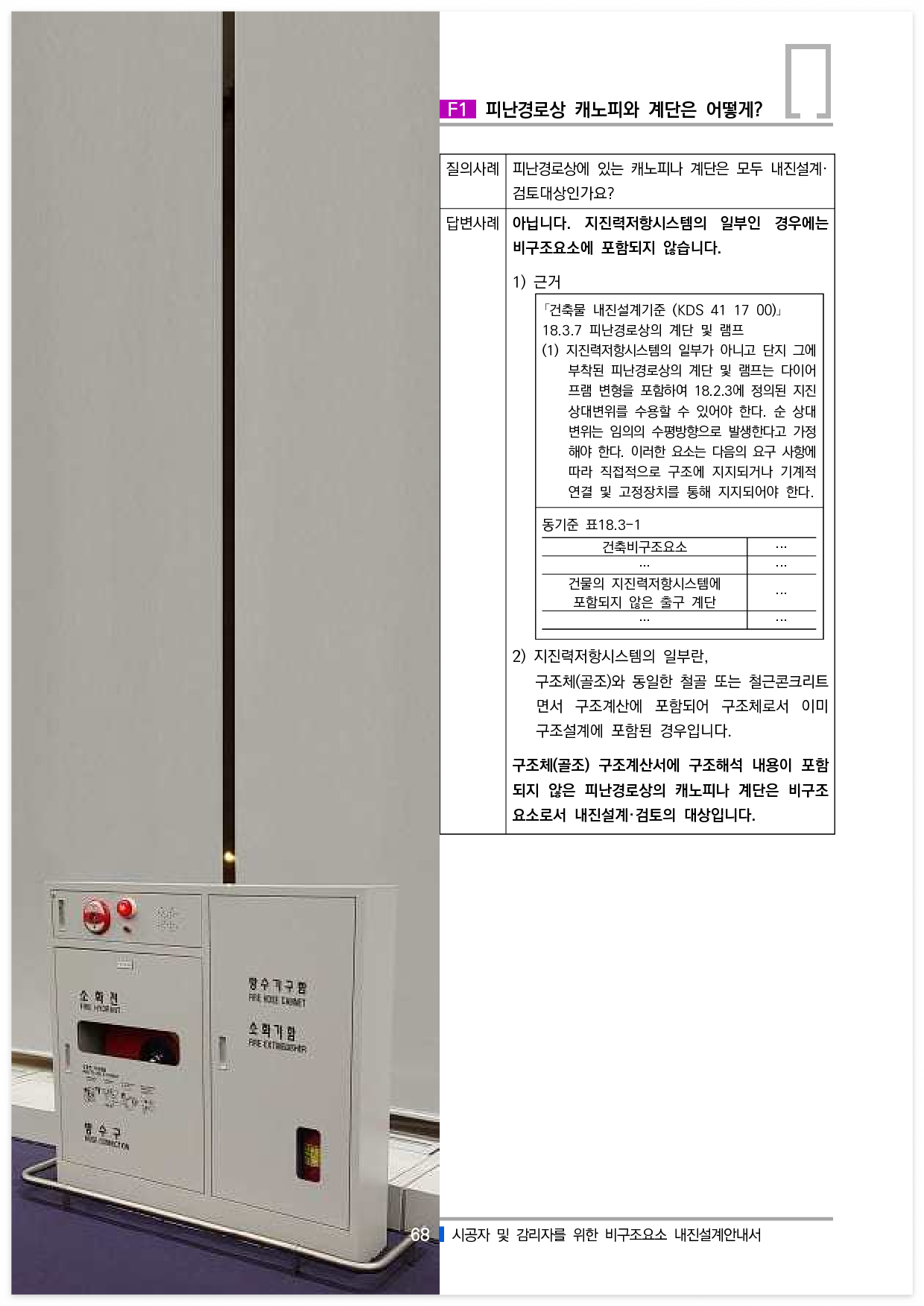

비구조요소 #F1-피난경로상 캐노피와 계단은 어떻게?

피난경로상에 있는 캐노피나 계단이 지진력저항시스템의 일부인 경우에는 비구조요소에 포함되지 않습니다.

지진력저항시스템의 일부란, 구조체(골조)와 동일한 철골 또는 철근콘크리트면서 구조계산에 포함되어 구조요소로서 이미 구조설계(구조계산서)에 포함된 경우입니다.

구조요소로서 구조계산서에 구조해석 내용이 포함되지 않은 피난경로상의 캐노피(유리 또는 하지각관프레임)나 계단(구조계산서에 없는 회전계단 또는 철재 램프 등)은 비구조요소로서 내진설계·검토의 대상입니다.
