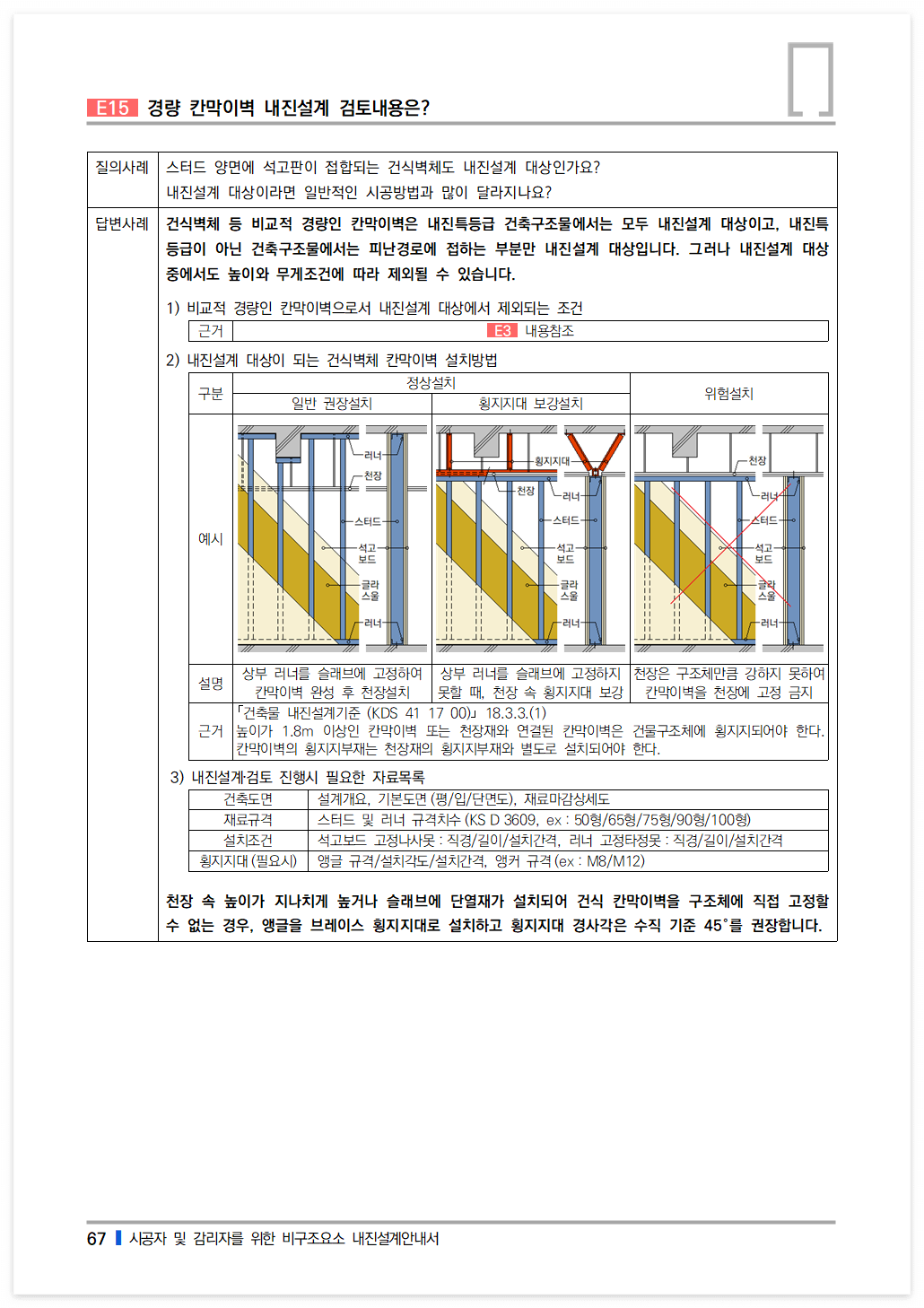

비구조요소 #E15-경량 칸막이벽 내진설계 검토내용은?

건식벽체 등 비교적 경량인 칸막이벽은 내진특등급 건축구조물에서는 모두 내진설계 대상이고, 내진특등급이 아닌 건축구조물에서는 피난경로에 접하는 부분만 내진설계 대상입니다. 그러나 내진설계 대상 중에서도 높이와 무게조건에 따라 제외될 수 있습니다.

천장 속 높이가 지나치게 높거나 슬래브에 단열재가 설치되어 건식 칸막이벽을 구조체에 직접 고정할 수 없는 경우, 앵글을 브레이스 횡지지대로 설치하고 횡지지대 경사각은 수직 기준 45°를 권장합니다.
