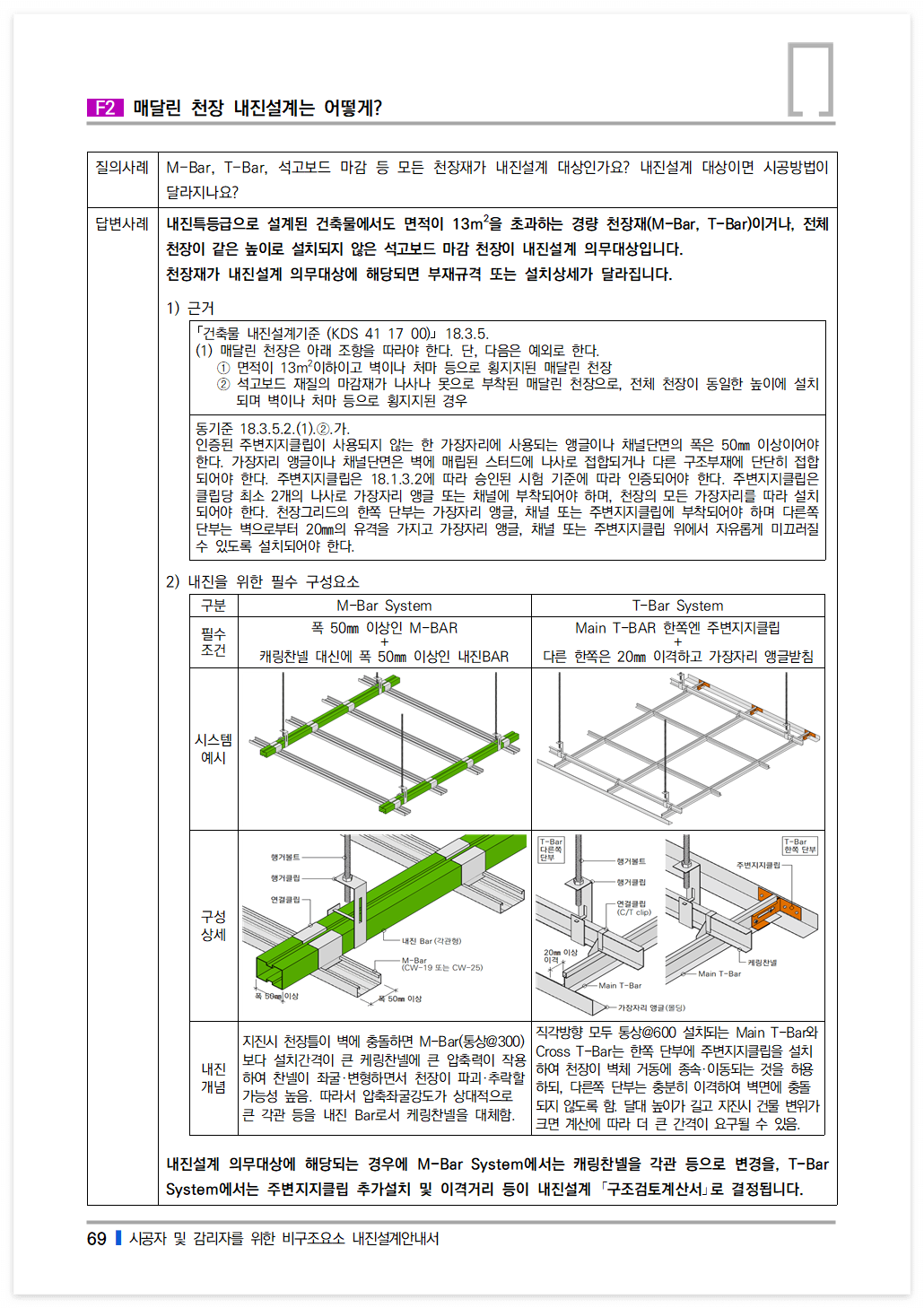

비구조요소 #F2-매달린 천장 내진설계는 어떻게?

내진특등급으로 설계된 건축물에서도 면적이 13m²을 초과하는 경량 천장재(M-Bar, T-Bar)이거나, 전체 천장이 같은 높이로 설치되지 않은 석고보드 마감 천장이 내진설계 의무대상입니다.

천장재가 내진설계 의무대상에 해당되면 부재규격 또는 설치상세가 달라집니다.

내진설계 의무대상에 해당되는 경우에 M-Bar System에서는 캐링찬넬을 각관 등으로 변경을, T-Bar System에서는 주변지지클립 추가설치 및 이격거리 등이 내진설계 ｢구조검토계산서｣로 결정됩니다.
